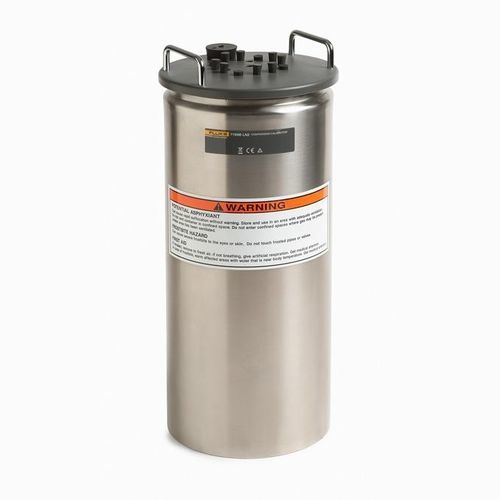

Temperaturkalibrator 7196B

für RTD-Sensorfür ThermometerHochpräzision

Produktübersicht
Der nominelle Siedepunkt von Stickstoff liegt bei –196 °C auf Meereshöhe (1 atm). Der definierende Tripelpunkt von Argon liegt bei –189,3442 °C. Der Unterschied zwischen dem Stickstoffsiedepunkt und dem Argon-Tripelpunkt kann mathematisch korrigiert werden, wodurch Vergleichskalibrierungen mit einer erreichbaren Unsicherheit von weniger als 2 mK gegenüber dem tatsächlichen Argon-Tripelpunkt möglich sind.

Konstruktion und Modelle
Die LN₂-Vergleichskalibratoren von Fluke Calibration bestehen aus einer vakuumversiegelten Dewar-Flasche aus Edelstahl, einem hochreinen Kupferblock und einem präzise sitzenden Deckel. Der Dewar wird mit flüssigem Stickstoff befüllt und der Kupferblock darin aufgehängt; ein standardisiertes Platin-Widerstandsthermometer (SPRT) wird in den Block eingesetzt und mit dem kalibrierten SPRT des Anwenders verglichen.

• 7196B-4: vier Innenbohrungen 8 mm (0,32") I.D.
• 7196B-13: fünf Innenbohrungen 8 mm (0,32") und acht Bohrungen 6,35 mm (0,25") I.D.

Hauptmerkmale

• Ermöglicht kostengünstige Vergleichskalibrierungen bei nominal –196 °C.
• Messunsicherheit typischerweise < 2 mK gegenüber dem Argon-Tripelpunkt.
• Mechanisch einfach aufgebaut: Vakuum-Dewar, hochreiner Kupferblock und präziser Deckel für reproduzierbare Eintauchtiefen.

Anwendung
Das Gerät verwendet einen im flüssigen Stickstoff getauchten Kupferblock; ein im thermischen Bohrloch des Blocks platziertes SPRT wird mit einem kalibrierten Referenz-SPRT verglichen, um kryogene Vergleichskalibrierungen durchzuführen. Die Einheit ist für Laborvergleichsarbeiten vorgesehen und erfordert ein kalibriertes Referenz-SPRT sowie sachgerechte Handhabung von Kryogenen.

Technische Daten

• Modellfamilie: 7196B LN₂ Comparison Calibrator (Varianten: 7196B-4, 7196B-13)
• Nominelle Temperatur: –196 °C (bei 1 atm; variiert mit dem Atmosphärendruck)
• Thermische Bohrungen: 7196B-4 = vier Bohrungen I.D. 8 mm (0,32"); 7196B-13 = fünf Bohrungen I.D. 8 mm (0,32") + acht Bohrungen I.D. 6,35 mm (0,25")
• Eintauchtiefen: 275 mm von der Oberseite des Deckels bis zum Boden der Bohrung; 150 mm Eintauchen in den Kupferblock
• Außenmaße (Ø x Höhe): 168 mm x 406 mm (6,6 in x 16 in)
• Temperaturstabilität: typischerweise < 2 mK über 20 Minuten (abhängig von der Stabilität des Atmosphärendrucks)
• Temperaturgleichmäßigkeit: <0.0004 °C
• Volumen: 5,47 Liter (1,45 Gallonen)
• Funktionsprinzip: vakuumversiegelter Dewar mit hochreinem Kupferblock; SPRT wird in den Block eingesetzt zur Vergleichskalibrierung
• Hinweis: die Gleichgewichtstemperatur ändert sich mit dem Atmosphärendruck (dT/dp ≈ 0,085 mK/Pa); die tatsächliche Stabilität hängt von der Druckstabilität ab
