Temperatur-Datenerfassungssystem 1586A series

SpannungBenchtopLabor

Produktübersicht

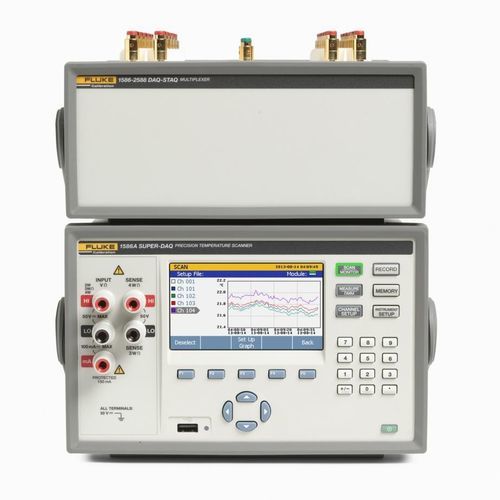

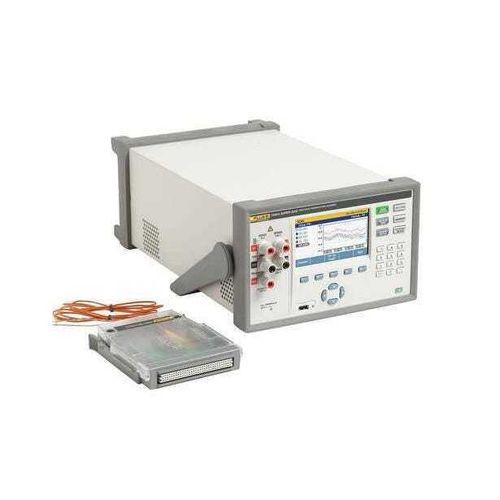

Der Fluke 1586A Super-DAQ erfasst zeitgestempelte, präzise Temperatur- und elektrische Messwerte für Techniker, Ingenieure und Qualitätsverantwortliche, um Prozessregelung zu prüfen, thermische Karten zu erstellen, Sensoren zu kalibrieren sowie F&E oder Fehlerbehebung zu unterstützen. Messdaten und Statistiken sind tabellarisch verfügbar; bis zu vier Kanäle lassen sich gleichzeitig am Gerät darstellen, um Ergebnisse vor der PC-Auswertung schnell zu bewerten.

Wichtigste Merkmale

• Misst Thermoelemente, PRT/RTD, Thermistoren, DC-Spannung, DC-Strom und Widerstand mit bis zu 45 analogen Kanälen (konfigurationsabhängig).
• Hohe metrologische Leistung: PRTs bis ±0,005 °C (mit DAQ-STAQ-Multiplexer), thermoelement-typ. ≈±0,5 °C, Thermistoren bis ±0,002 °C.
• Scanraten bis zu 10 Kanäle/s für Hochgeschwindigkeitsanwendungen.
• Vier Betriebsarten: Scan, Monitor, Measure und DMM; Echtzeit-Farbtrends für bis zu vier Kanäle.
• Interner nichtflüchtiger Speicher und USB/LAN-Übertragung; Benutzer-/Administratorprofile für Datensicherheit und Rückverfolgbarkeit.
• Unterstützt automatisierte Kalibriersequenzen bei Ansteuerung von Temperaturquellen und Multiplexern.

Anwendungen

• Thermische Kartierung und Temperaturvalidierung
• Kalibrierung von Prozesssensoren und Labor-/Bankkalibrierung von PRT/RTD, Thermistoren und Thermoelementen
• Produktionsüberwachung, F&E, Luftfahrt, Automobil, Pharma, Biotechnologie und Lebensmittelverarbeitung

Betriebsarten und Bedienbarkeit

• Scan: sequentielles Abtasten von Kanälen gemäß definierten Tests
• Monitor: Anzeige eines einzelnen Kanals während des Scans
• Measure: Aufzeichnung auf einem Kanal ohne vorkonfiguriertes Testfile
• DMM: Frontkanal verhält sich wie ein Bench-DMM für DC-Spannung, DC-Strom und 2-/4-Leiter-Widerstände
• Echtzeitdiagramme: Darstellung von bis zu 4 Kanälen, Zoom- und Verlaufsmodus für die Instrumentenprüfung

Daten, Konnektivität und Sicherheit

• Interner Speicher: ~20 MB Flash für Daten/Setups; Scan-RAM für ~75.000 zeitgestempelte Messwerte
• USB Host (Typ A) für FAT32-Laufwerke (bis 32 GB); USB Device (Typ B) mit SCPI für Steuerung/Datenübertragung
• LAN: Ethernet 10/100 (TCP/IP, SCPI); RS-232 (DE-9) für Quellensteuerung und Automatisierung
• Benutzer/Administrator-Profile und Datensicherheitsfunktionen zur Rückverfolgbarkeit

Allgemeine Spezifikationen (Auswahl)

• Netzspannung: 100 V (90–110 V), 120 V (108–132 V), 220 V (198–242 V), 240 V (216–264 V)
• Frequenz: 47–440 Hz; Leistungsaufnahme: 36 VA Spitze (24 W Mittel)
• Betriebstemperatur: 0 °C bis 50 °C (volle Genauigkeit 18–28 °C); Lagerung −20 °C bis 70 °C
• Kanalkapazität: analog gesamt 45; Spannung/Widerstand 41; Stromkanäle 5; digitale I/O 8 bit
• Abmessungen: H 150 mm × B 245 mm × T 385 mm; typisches Gewicht 6 kg
• Konformität: CE, CSA, IEC 61010 3. Ausgabe

Messspezifikationen (Auszug)

• Scanraten: schnell bis 10 Kanäle/s (0,1 s/Kanal); mittel 1 Kanal/s; langsam 4 s/Kanal
• Anzeigeauflösung: bis zu 6 1/2 Stellen (abhängig von Sensor und Bereich)
• PRT/RTD: Bereich −200 °C bis 1200 °C (sensorabhängig); Beispielgenauigkeit: PRT ±0,005 °C (mit DAQ-STAQ)
• Thermistoren: Bereich −200 °C bis 400 °C; typische Genauigkeiten bis ±0,002 °C
• Thermoelemente: Bereich −270 °C bis 2315 °C; typische Kanalgenauigkeiten ≈±0,5 °C (modulabhängig)
• DC Spannung/Strom/Widerstand: Bereiche und Schutz bis 50 V; Strom ±100 μA bis ±100 mA; Widerstand bis 100 MΩ (modulabhängig)

Enthaltene Funktionen und Zubehör (Übersicht)

• Unterstützung für DAQ-STAQ Multiplexer und High-Capacity interne Module
• Mathematische Kanäle (bis zu 20) für Summe/Differenz/Multiplikation/Division und Polynome
• Trigger: Intervall, extern, Alarm, Remote, manuell, automatisierte Tests
• Zubehör: Multiplexer, Eingangs-Module, Rack-Kits, Kalibriersätze und Software-Tools
