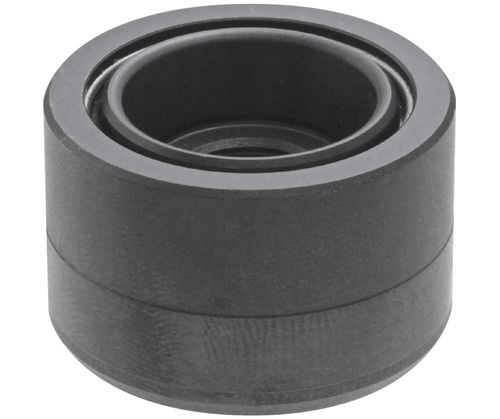

Federdruck-Aufnahmebolzen CP726 series

einziehbar

Übersicht
Die Aufnahmeelemente werden mit Flex-Lokatorstiften verwendet. In Kombination sind diese Teile dafür ausgelegt, auf Vorrichtungsbasen und -platten montiert zu werden, um eine genaue Positionierung und Wiederholgenauigkeit beim Wechsel zu einer neuen Maschine oder einem anderen Arbeitsgang zu gewährleisten. Einsetzbar in vertikalen und horizontalen Anwendungen. Die Durchsteck-Stifte greifen in die entsprechenden Aufnahmen, indem die einzelne Spannschraube durch den Stift und die Aufnahme geschraubt wird. Dadurch wird die federbelastete Aufnahme zurückgezogen, sodass die Vorrichtungsplatte die Basisplatte berührt.

Materialien & Oberfläche

• Gehäuse: wärmebehandelter 4140 legierter Stahl
• Gehäusebehandlung: nitrocarburiert mit schwarzer Oxid-Oberfläche
• Kegelführung: 4140 Stahl, nitrocarburiert

Anwendung / Kompatibilität
Zur Verwendung mit Flex CP721-Lokatoren. Durchsteck-Aufnahmen greifen mit Durchsteck-Lokatorstiften, indem die einzelne Spannschraube durch Stift und Aufnahme geschraubt wird, um die federbelastete Aufnahme zurückzuziehen und den Kontakt zwischen Vorrichtungsplatte und Basisplatte zu ermöglichen.

Produktvarianten (Tabelle)

• ID | SKU | Teilenummer | T Gewinde (vorbereiteter Bohrungsdurchmesser) | D mm | H mm | H1 mm | Hubkraft (Lbs) | Verwendeter Lokatorstift | Schutzabdeckung | PN
  134351 | CP726-12025 | CP726-12025 | M8x1.25 - Dia 6.8 | 25 (+0.028/+0.018) | 16 | 8 | 121.3 | CP721-12025 | CP726-12025P
• 134352 | CP726-15032 | CP726-15032 | M10x1.50 - Dia 8.5 | 32 (+0.031/+0.021) | 20 | 9 | 134.8 | CP721-15032 | CP726-15032P
• 134353 | CP726-20045 | CP726-20045 | M14x1.50 - Dia 12.5 | 45 (+0.031/+0.021) | 26 | 11 | 175.3 | CP721-20045 | CP726-20045P

Medien & Dokumente
Produktvideo verfügbar und ein PDF-Datenblatt sind für dieses Produkt aufgeführt.

Merkmale / Technische Spezifikationen

• Modell: CP726 (Durchsteck-Aufnahme)
• Verwendungszweck: Vorrichtungspositionierung und -lokalisierung mit Flex-Lokatorstiften (CP721-Serie)
• Anwendungen: vertikale und horizontale Lokalisation
• Einrastmethode: Durchsteck — einzelne Spannschraube durch Stift und Aufnahme zieht die federbelastete Aufnahme zurück
• Gehäusematerial: 4140 legierter Stahl, wärmebehandelt
• Gehäusebehandlung/Oberfläche: nitrocarburiert + schwarze Oxid-Finish
• Kegelführung Material: 4140 Stahl, nitrocarburiert
• Verfügbare Gesamtdurchmesser (D): 25 mm, 32 mm, 45 mm (mit den in den Varianten angegebenen Toleranzen)
• Zugeordnete Lokatorstifte: CP721-12025, CP721-15032, CP721-20045
• Schutzabdeckungen (falls zutreffend): CP726-12025P, CP726-15032P, CP726-20045P
• Beispiele Hubkraft: 121.3 lbs, 134.8 lbs, 175.3 lbs (je nach Variante)
