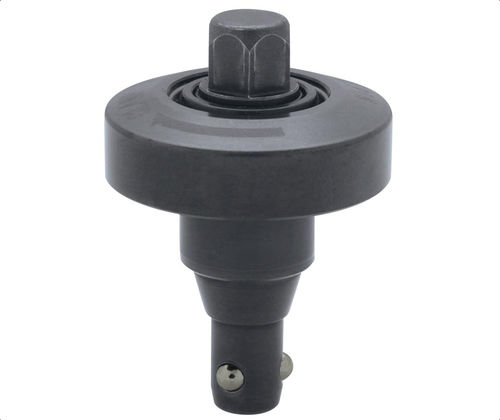

Aufnahmebolzen mit sechsseitigem Sockel CP730 series

mit Gewindeschaft

Produktbeschreibung
Diese Positionierbefestiger werden mit Flex-Receivern verwendet. Auf Vorrichtungsbasen und -platten montiert bieten sie präzise Positionierung und wiederholbare Fixierung von Platten und Werkzeugen. Erhältlich in konischen oder geraden Schaftausführungen und auf dieser Seite in der Variante mit Sechskantkopf, ermöglichen sie das präzise Remounting von Platten zwischen Maschinen oder Arbeitsgängen bei Erhalt der Ausrichtung.

Materialien & Oberflächen

• Gehäuse: legierter Stahl 4140, nitrocarburiert
• Klemmschraube: wärmebehandelter Stahl 4137, schwarzoxidierte Oberfläche
• Kugeln: Stahl 52100

Leistung & Wiederholgenauigkeit

• Wiederholgenauigkeit (horizontale Montage): ±0.008 mm
• Wiederholgenauigkeit (vertikale Montage): ±0.01 mm

Produkttypen / Merkmale

• Befestigungsarten: Sechskantkopf (diese Seite); konische und gerade Schaftvarianten verfügbar
• Verwendungszweck: Montage auf Vorrichtungsbasen und -platten zur Positionierung und Lokalisierung; Verwendung mit Flex-Receivern

Verfügbare Varianten (Tabelle)
Spalten: Artikelnummer | Typ | Gewinde | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | Klemmkraft (Lbs) | Zulässiges Schraubendrehmoment (Lbs) | Positionierwiederholbarkeit (mm) | Receiver-Buchse verwenden (PN)
CP730-0939LH | Konisch | M4x0.70 - Tiefe 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | Gerade | M4x0.70 - Tiefe 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | Konisch | M4x0.70 - Tiefe 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | Gerade | M4x0.70 - Tiefe 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | Konisch | M5x0.80 - Tiefe 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | Gerade | M5x0.80 - Tiefe 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

Hinweise

• Entwickelt zur Verwendung mit Flex-Receivern (passende Receiver-Buchse PN pro Variante angegeben)
• Mehrere Kopf- und Schaftvarianten verfügbar; diese Seite zeigt die Sechskantkopf-Varianten

Technische Daten

• Modellserie: CP730
• Wiederholgenauigkeit (horizontal): ±0.008 mm
• Wiederholgenauigkeit (vertical): ±0.01 mm
• Gehäusematerial: legierter Stahl 4140, nitrocarburiert
• Material Klemmschraube: wärmebehandelter Stahl 4137, schwarzoxidiert
• Material Kugeln: Stahl 52100
• Gewindeoptionen: M4 x 0.70 (Tiefe 6), M5 x 0.80 (Tiefe 7) je nach Variante
• Klemmkraftbereich (Beispiel): 382 bis 1.010 lbs je nach Variante
• Zulässiger Schraubendrehmoment (Beispiel): 1,4 bis 5,1 lbs je nach Variante
• P.C.D., Durchmesser und Höhen sind pro Varianten in der obigen Tabelle angegeben
• Typische Anwendungen: Vorrichtungsplatten; Lokalisierung und Positionierung auf Vorrichtungsbasen; reproduzierbare Maschinenaufbauten
