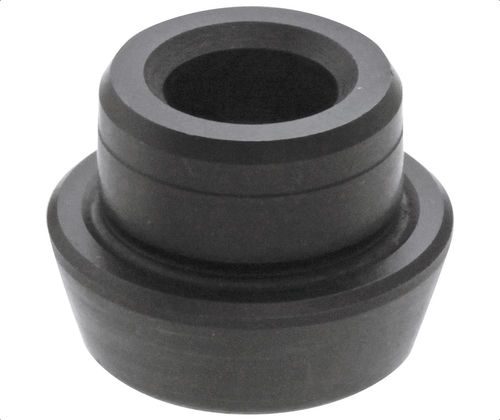

Federdruck-Aufnahmebolzen CP721 series

mit Gewindeschafteinziehbar

Beschreibung
Diese Durchsteck-Lokalisierstifte gehören zum Flex-Spannlokalisierungssystem. Sie sind zur Montage auf Vorrichtungsbasen und -platten ausgelegt und ermöglichen ein präzises Positionieren mit einer Wiederholgenauigkeit von 0,01 mm. Geeignet für vertikale und horizontale Anwendungen. Die Durchsteckstifte greifen in die entsprechenden Aufnahmebuchsen ein, indem eine einzelne Spannschraube durch Stift und Buchse festgezogen wird; diese Bewegung zieht die federbelastete Aufnahmebuchse zurück und erlaubt der Vorrichtungsplatte, in Kontakt mit der Grundplatte zu treten. Hergestellt aus nitrocarburisiertem 4140-Legierungsstahl zur Verbesserung der Verschleißfestigkeit.

Teileoptionen (Tabelle)
Teilenummer | Gewinde - Tiefe | D (mm) | D1 (mm) | D2 (mm) | H (mm) | H1 (mm) | Verwendung Aufnahmebuchse
CP721-12025 | M10x1.50 - Tiefe 3,5 | 15 | 12 | 8,5 | 10 | 4,5 | CP726-12025
CP721-15032 | M12x1.75 - Tiefe 4,5 | 20 | 15 | 10,2 | 15 | 7,5 | CP726-15032
CP721-20045 | M16x2.00 - Tiefe 5,5 | 30 | 20 | 14 | 20 | 10 | CP726-20045

Zubehör

• CP726 Aufnahmebuchsen — verwenden mit Flex CP721 Lokalisierern
• CP726-P Schutzkappen — verwenden mit CP726 Flex Aufnahmebuchsen

Medien

• Produktvideo verfügbar
• Spezifikations-PDF verfügbar

Eigenschaften / Technische Daten

• Modell: CP721 (Durchsteck-Lokalisierstift)
• Material: nitrocarburisierter 4140-Legierungsstahl
• Wiederholgenauigkeit: 0,01 mm
• Anwendungen: geeignet für Lokalisierung in vertikalen und horizontalen Vorrichtungen
• Funktion: Durchsteckstifte greifen in entsprechende Buchsen ein, indem eine einzelne Spannschraube durch Stift und Buchse angezogen wird, wobei die federbelastete Aufnahmebuchse zurückgezogen wird, um den Kontakt der Vorrichtungsplatte mit der Grundplatte zu ermöglichen
• Kompatible Aufnahmebuchsen: CP726-Serie (Beispiele: CP726-12025, CP726-15032, CP726-20045)
• Verfügbare Varianten / Abmessungen:

  • CP721-12025 — Gewinde: M10x1.50 (Tiefe 3,5); D=15 mm; D1=12 mm; D2=8,5 mm; H=10 mm; H1=4,5 mm
  • CP721-15032 — Gewinde: M12x1.75 (Tiefe 4,5); D=20 mm; D1=15 mm; D2=10,2 mm; H=15 mm; H1=7,5 mm
  • CP721-20045 — Gewinde: M16x2.00 (Tiefe 5,5); D=30 mm; D1=20 mm; D2=14 mm; H=20 mm; H1=10 mm
