Edelstahl-Aufnahmebolzen CP741 series

Produktbeschreibung

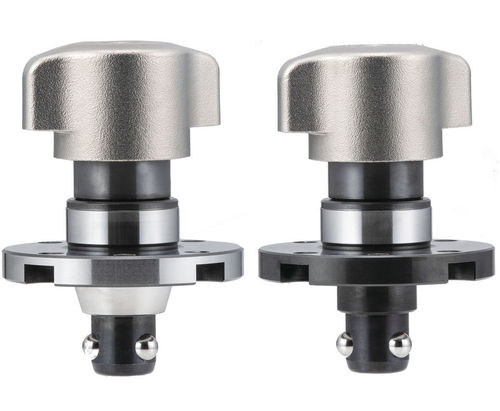

Der Flex-Positionieranschlag CP741 ist eine präzise Positionierklemme, die zur Montage auf Vorrichtungsbasen und -platten und zur Verwendung mit Flex-Empfängern konzipiert ist. Die Bedienung erfolgt über einen Vierteldreh-Knopf; der Mechanismus erweitert die Kugeln an der Verriegelungsstange, um die Vorrichtung zu sichern. Er bietet eine Wiederholgenauigkeit von 0,003 mm und eine Spannkraft von 674 lbs. Gehäuse aus 4140-Stahl mit nitrokarburierter Oberfläche; Knopf und Kolben aus Edelstahl der 300er-Serie; Kugeln aus 4140-Edelstahl.

Medien

• Produktvideo (MP4)
• Technische Daten (PDF)
• Anleitung (PDF)

Produktvarianten (Zusammenfassung)

• CP741-1660L — Konisch (Typ A): D 60 mm | D1 16 mm | D2 24,5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (nicht gespannt) 56 mm | H2 (gespannt) 50 mm | H3 8 mm | Spannkraft 674 lbs | Wiederholgenauigkeit 0,003 mm | Verwendung mit AMWF40-BU-T, AMWF40-BU-D
• CP741-1660S — Gerade (Typ B): D 60 mm | D1 16 mm | D2 20,0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (nicht gespannt) 56 mm | H2 (gespannt) 50 mm | H3 8 mm | Spannkraft 674 lbs | Wiederholgenauigkeit 0,003 mm | Verwendung mit AMWF40-BU-S

Technische Spezifikationen

• Modell: CP741
• Betrieb: Vierteldreh-Knopf (Präzision)
• Wiederholgenauigkeit der Positionierung: 0,003 mm
• Spannkraft: 674 lbs
• Gehäusematerial: 4140-Stahl mit nitrokarburierter Oberfläche
• Material Knopf und Kolben: Edelstahl Serie 300
• Kugelmaterial: 4140-Edelstahl
• Montage: Zur Montage auf Vorrichtungsbasen und -platten; Verwendung mit kugelverriegelnden Aufnahmen
• Kompatible Empfänger: AMWF40-BU-T, AMWF40-BU-D (konisch); AMWF40-BU-S (gerade)
• Verfügbare Varianten: CP741-1660L (konisch) und CP741-1660S (gerade) — Schlüsselmaße oben
