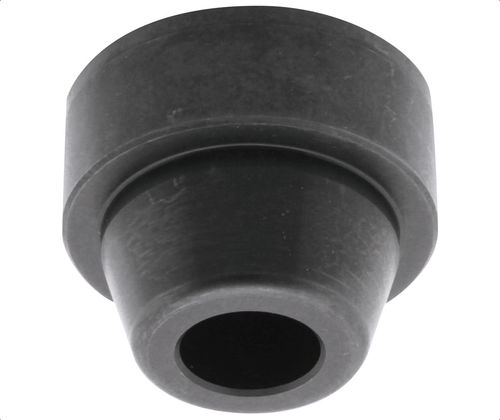

Aufnahmebolzen CP720 series

Beschreibung
Diese Flex-Positionierstifte sind für die Verwendung mit Flex-Empfängern in Blind-Ausführung konzipiert. Sie werden auf Vorrichtungsbasen und -platten montiert, um eine genaue Lagebestimmung und Positionierung mit einer Wiederholgenauigkeit von 0,01 mm beim Wechseln von Maschinen oder Bearbeitungsschritten zu gewährleisten. Geeignet für vertikale und horizontale Anwendungen. Material: nitrocarburierter 4140-Stahl.

Teilenummern und Abmessungen (Tabelle)
Teilenummer | D (mm g6) | D1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Für Senkkopfschrauben (vorbereiteter Bohrdurchmesser) | Empfängereinsätze verwenden
CP720-16032 | 16 | 8 | 11,5 | 6,0 | 5,5 | M5x0.80 (4,2) | CP725-16032
CP720-25050 | 25 | 11 | 20,0 | 11,5 | 10,0 | M8x1.25 (6,8) | CP725-25050
CP720-38070 | 38 | 14 | 29,5 | 18,0 | 15,0 | M10x1.50 (8,5) | CP725-38070
CP720-56095 | 56 | 20 | 43,5 | 28,5 | 22,0 | M16x2.00 (14) | CP725-26095

Medien

• Anwendung - Illustration (Bild)
• Anwendung - Informationsblatt (PDF)
• Montageanleitung (PDF)
• Spezifikationen (PDF)
• Produktvideo (MP4)

Hinweise
Zur Verwendung mit Flex-Empfängern in Blind-Ausführung CP725. Entwickelt für Vorrichtungsbasen und -platten, um präzise Wiederholgenauigkeit und Positionierung zu gewährleisten.
