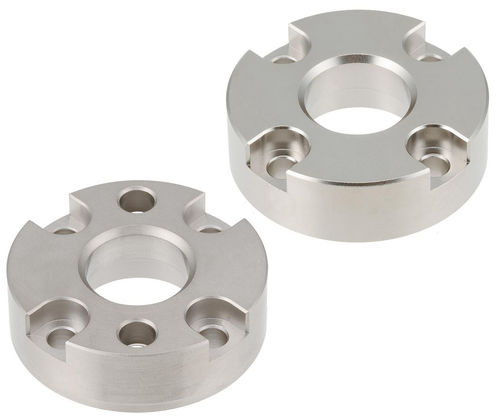

Einziehbarer Aufnahmebolzen CP745 series

Beschreibung
Diese Locator-Empfänger werden mit den einziehbaren Locator-Befestigungen CP745 verwendet und sind zum Einbau in Vorrichtungsbasen und -platten für präzise Positionierung konzipiert. Bei Verwendung von vier oder mehr Empfängern können Standard-Empfänger für zusätzliche Befestigungen eingesetzt werden, während mindestens zwei Accurate-Empfänger die wiederholbare Genauigkeit sicherstellen. Eine präzise Wiederholgenauigkeit von 0,02 mm wird erreicht, wenn der Locator mit dem Accurate-Empfänger verwendet wird. Material: vergüteter 4140 legierter Stahl, wärmebehandelt, gehärtet und angelassen, chemisch vernickelt.

Teileoptionen

• ID | SKU | Ersatzteilnummer | Typ | Beschreibung | Gewinde T | D | D1 | Dp | H
• 230423 | CP745-1640L | CP745-1640L | A | Accurate | M5x0.80 | 40 | 16.2 | 32 | 12.5
• 230424 | CP745-1640S | CP745-1640S | B | Standard | M5x0.80 | 40 | 16.2 | 32 | 12.5

Medien

• Produktvideo (Dateiname: cp740.mp4)
• CP740 Montagezeichnung 2-Aufnahmen (Bild)
• CP740 Montagezeichnung 4-Aufnahmen (Bild)
• Spezifikationen (PDF)
• Bedienungsanleitung (PDF)

Technische Daten

• Modell: CP745
• Kompatibilität: Zur Verwendung mit Flex CP740 Locators / verwendet mit den einziehbaren Locator-Befestigungen CP745
• Wiederholgenauigkeit: 0,02 mm (mit Accurate-Empfänger)
• Werkstoff: 4140 legierter Stahl, wärmebehandelt, gehärtet und angelassen
• Oberfläche: Chemisch vernickelt
• Verfügbare Versionen: Accurate (A) und Standard (B)
• Gewinde: M5 x 0,80
• Abmessungen (typisch aus der Tabelle): D = 40 mm; D1 = 16,2 mm; Dp = 32 mm; H = 12,5 mm
