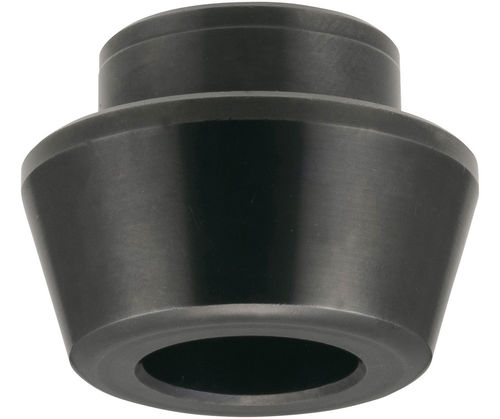

Federdruck-Aufnahmebolzen CP720-N

handbedienteinziehbar

Übersicht
Diese Positionsstifte werden mit Flex CP725-Empfängern verwendet. Durch eine größere Flanschform im Vergleich zu den Standard-CP720-Stiften entfällt die Anforderung einer genauen Tiefe der Befestigungsbohrungen, was die Montage erleichtert. Stift und Empfänger sind für die Montage auf Vorrichtungsbasen und -platten ausgelegt, um eine exakte Positionierung mit einer Wiederholgenauigkeit von 0,01 mm beim Wechsel auf eine neue Maschine oder einen anderen Arbeitsgang zu gewährleisten. Der Positionsstift greift in die entsprechenden Buchsen ein, indem eine einzelne Spannschraube durch Stift und Buchse geschraubt wird; diese Aktion zieht die federbelastete Empfängerbuchse zurück und ermöglicht der Vorratsplatte, auf der Grundplatte aufzusetzen. Hergestellt aus nitrocarburiert behandeltem 4140-Legierungsstahl.

Eigenschaften

• Stahlkörper (nitrocarburiert behandelter 4140-Legierungsstahl)
• Größere Flanschform im Vergleich zu Standard-CP720-Stiften, um die Anforderung an die genaue Bohrlochtiefe zu eliminieren
• Entwickelt für die Montage auf Vorrichtungsbasen und -platten für präzise Positionierung
• Präzise Wiederholgenauigkeit der Positionierung: 0,01 mm
• Greift mit entsprechenden Buchsen über eine einzelne Spannschraube durch Stift und Buchse ein
• Schraubenwirkung zieht die federbelastete Empfängerbuchse zurück, damit die Vorrichtungsplatte auf der Grundplatte aufliegt
• Zur Verwendung mit CP725-Empfängern
• Einfache Montage

Verfügbare Teile / Abmessungen (Tabelle)
Header: ID | Part Number | Thread (T) | D | D1 (+0/-0.2) | D2 | H | H1 | H2 | Locating Repeatability | Use with Locating Receiver
230418 | CP720-10032N | M5x0.80 | 13 | 10 | 8 | 10.0 | 6 | 4.5 | 0.01 mm | CP725-16032
230419 | CP720-15050N | M8x1.25 | 20 | 15 | 11 | 15.7 | 9 | 6.0 | 0.01 mm | CP725-25050
230420 | CP720-20070N | M5x10.1.50 | 30 | 20 | 14 | 22.1 | 13 | 8.0 | 0.01 mm | CP725-38070
230421 | CP720-30095N | M16x2.00 | 45 | 30 | 20 | 31.0 | 17 | 10.0 | 0.01 mm | CP725-56095

Hinweise

• Entwickelt zur Verwendung in Kombination mit CP725-Empfängerbuchsen (Empfänger separat erhältlich).
• Installation erfolgt über eine einzelne Spannschraube durch Stift und Buchse.

Technische Daten / Spezifikationen

• Modell: CP720-N
• Material: nitrocarburiert behandelter 4140-Legierungsstahl
• Wiederholgenauigkeit: 0,01 mm
• Befestigungsart: Einschrauben einer einzelnen Spannschraube durch Stift und Buchse (zieht die federbelastete Empfängerbuchse zurück)
• Kompatibilität: Zur Verwendung mit CP725-Empfängern
• Design: Größere Flanschform zur Reduzierung der Anforderung an die genaue Bohrlochtiefe (einfachere Montage)
• Typische Gewindegrößen verfügbar (je nach Variante): M5x0.80, M8x1.25, M16x2.00
