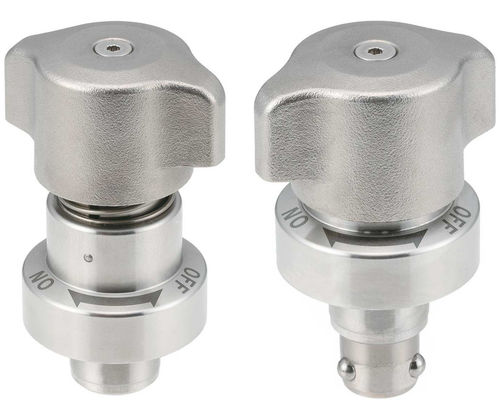

Edelstahl-Viertelumdrehungsbefestigung CP740

für PaneeleNockenmit Gewinde

Übersicht
Dieser Positionier-Spannbefestiger wird mit den CP745-Positionierempfängern verwendet. Gemeinsam sind diese Teile zum Einbau auf Vorrichtungsbasen und -platten ausgelegt, um ein genaues Positionieren und Ausrichten zu ermöglichen. Die einziehbare Stiftfunktion erlaubt es, das Befestigungselement ohne Kollisionen auf die Basis/Platte zu schieben oder davon zu entfernen: die Mittelwelle fährt ein, liegt flach und ragt nicht aus der Unterseite der Platte heraus, sodass Positionierung und Spannvorgang nach dem Einrutschen möglich sind.

Betrieb
Beim Drehen des Knopfs um eine Vierteldrehung weiten sich die Kugeln am Stift und verriegeln die Vorrichtung. Die Locator verriegeln, bis der Knopf auf "OFF" gedreht wird; dann ziehen sich die Kugeln in den Schaft zurück und der Schaft kann aus der Basisplatte gehoben werden, sodass keine Interferenz besteht und kein Werkzeug benötigt wird.

Materialien

• Locator-Gehäuse: Edelstahl 303
• Knopf: Edelstahl 304
• Welle: vordehärteter chemisch nickelbeschichteter Stahl
• Kugeln: Edelstahl

Verwendung / Kompatibilität

• Geeignet zum Einbau auf Vorrichtungsbasen und -platten
• Zu verwenden mit CP745-Positionierempfängern
• Ermöglicht das präzise Montieren von Vorrichtungsplatten auf verschiedenen Basen mit hoher Wiederholgenauigkeit (0,02 mm)

Verfügbare Medien

• Produktvideo
• Technisches Datenblatt (PDF)
• Montageillustrationen
• Anwendungs-/Bedienungs-PDF

Technische Daten

• ID: 230422
• Teilenummer / SKU: CP740-1640LA
• Gewinde (T): M4 x 0.70
• D: 16 mm
• D1: 20 mm
• D2: 40 mm
• D3: 50 mm
• Dp: 32 mm
• L: 29.5 mm
• H: 64 mm
• H1: 44 mm
• H2: 14 mm
• Spannkraft: 562 Lbs
• Positionier-Wiederholgenauigkeit: 0,02 mm
• Verwendung mit Empfänger: CP745-1640L, CP745-1640S
