Zentrierscheibe für Werkzeuge CP780 series

Übersicht

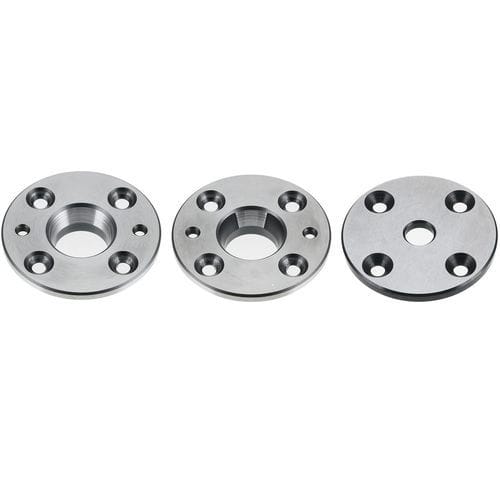

Diese Flex-Aufnahmen sind für die Verwendung mit den konischen Positionierbolzen CP157 ausgelegt. Sie werden auf Grundplatten und Spannplatten montiert, um präzises Positionieren und eine Wiederholgenauigkeit von 0,005 mm (5 µm) zu gewährleisten. Der Typ Rund hat eine voll konische Fläche für Flächenreferenz; der Typ Diamant hat zwei gegenüberliegende konische Flächen für rotationale/direktionale Positionierung; das Distanzstück wird verwendet, wenn keine Lokalisation erforderlich ist. Gehäusematerial: 4140-Stahl, schwarze Oxidoberfläche, gehärtet und angelassen, präzisionsgeschliffen.

Teileoptionen

• CP780-20038L — Rund, Gewinde M3, D=38 mm, Verwendung mit CP157-08001L
• CP780-20038D — Diamant, Gewinde M3, D=38 mm, Verwendung mit CP157-08001L
• CP780-20038W — Distanzstück, Gewinde M3, D=38 mm, Verwendung mit CP157-08001L
• CP780-28052L — Rund, Gewinde M4, D=52 mm, Verwendung mit CP157-12001L
• CP780-28052D — Diamant, Gewinde M4, D=52 mm, Verwendung mit CP157-12001L
• CP780-28052W — Distanzstück, Gewinde M4, D=52 mm, Verwendung mit CP157-12001L
• CP780-36065L — Rund, Gewinde M5, D=65 mm, Verwendung mit CP157-16001L
• CP780-36065D — Diamant, Gewinde M5, D=65 mm, Verwendung mit CP157-16001L
• CP780-36065W — Distanzstück, Gewinde M5, D=65 mm, Verwendung mit CP157-16001L
• CP780-50085L — Rund, Gewinde M6, D=85 mm, Verwendung mit CP157-20001L

Technische Daten

• Kompatibilität: ausgelegt für die konischen Bolzen der Serie CP157 (Zuordnung je Teileoption).
• Wiederholgenauigkeit: 0,005 mm (5 µm).
• Gehäusematerial: 4140-Stahl; Oberfläche: schwarzes Oxid.
• Wärmebehandlung: gehärtet und angelassen; Fertigung: präzisionsgeschliffen.
• Verfügbare Typen: Rund (voll konische Fläche) für Flächenreferenz; Diamant (zwei gegenüberliegende konische Flächen) für rotationale/direktionale Positionierung; Distanzstück wenn keine Lokalisierung erforderlich ist.
• Gewindegrößen und Varianten: M3 (D=38 mm), M4 (D=52 mm), M5 (D=65 mm), M6 (D=85 mm) — siehe Teileoptionen für vollständige Abmessungen und zugehörige CP157-Nummern.
• Maßtoleranz: H-Toleranz je Teileoption angegeben (±0,005 mm in der Quelletabelle).

Anwendungen & Montage

• Auf Grundplatten und Spannplatten montieren für präzises Positionieren und Wiederholgenauigkeit in Vorrichtungen und Bearbeitungsprozessen.
• Rund-Typ für Flächenreferenz verwenden; Diamant-Typ zur Steuerung der Rotation; Distanzstück wenn keine Lokalisierung erforderlich ist.
• Geeignet für präzise industrielle Vorrichtungen mit mikrometrischer Wiederholgenauigkeit.

Bestellung & Kompatibilität

• Bestellen Sie mit der CP780-Teilenummer und geben Sie die passende CP157-Konusschraube gemäß Teileoption an.
• Prüfen Sie Gewinde, D-Abmessung und H-Toleranz anhand der Anforderungen der Vorrichtung vor Bestellung.
