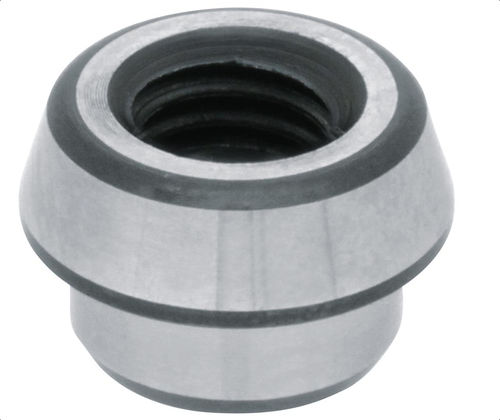

Aufnahmebolzen mit Gewindeschaft CP157-L

Produktübersicht
Dieser konische Positionierstift ermöglicht präzises Positionieren für modulare Spannsysteme. Er dient zur Positionierung der CP150-Flanschspannmodule auf einer Grundplatte und erreicht in Verbindung mit CP780-Positionierempfängern eine typische Positioniergenauigkeit von 0,005 mm. Hergestellt aus 1045 Stahl mit schwarzoxidierter Oberfläche für gleichmäßige Verbindung.

Produkttypen

• Flex-Spannpositionsgeber
• Stahlkörper, schwarzoxidierte Oberfläche

Teileoptionen (Tabelle)

• ID 142117 — CP157-06001L: Gewinde M6x1.00; D 11,5 mm; D1 g6 8 mm; D2 4 mm; H 4 mm; H1 5 mm; Verwendung mit Positionierempfänger: -; Verwendung mit Spannmodul: CP150-06025
• ID 132076 — CP157-08001L: Gewinde M8x1.25; D 15,5 mm; D1 g6 12 mm; D2 8 mm; H 5 mm; H1 5 mm; Verwendung mit Positionierempfänger: CP780-20038L, CP780-20038D; Verwendung mit Spannmodul: CP150-08040, CP160-08040
• ID 132078 — CP157-12001L: Gewinde M12x1.75; D 24,5 mm; D1 g6 18 mm; D2 12 mm; H 8 mm; H1 6 mm; Verwendung mit Positionierempfänger: CP780-28052L, CP780-28052D; Verwendung mit Spannmodul: CP150-12063, CP160-12063
• ID 132080 — CP157-16001L: Gewinde M16x2.00; D 31,5 mm; D1 g6 22 mm; D2 16 mm; H 10 mm; H1 7,5 mm; Verwendung mit Positionierempfänger: CP780-36065L, CP780-36065D; Verwendung mit Spannmodul: CP150-16080, CP160-16080
• ID 168882 — CP157-20001L: Gewinde M20x2.50; D 44,2 mm; D1 g6 30 mm; D2 20 mm; H 13 mm; H1 7,5 mm; Verwendung mit Positionierempfänger: CP780-50085L, CP780-50085D; Verwendung mit Spannmodul: CP150-20100

Medien & Dateien

• Spezifikations-PDF für dieses Teil verfügbar (ProductMedia PDF).

Hinweise zur Anwendung

• Wird verwendet, um CP150-Flanschspannmodule auf einer Grundplatte zu positionieren.
• In Kombination mit CP780-Empfängern zur Erreichung einer Positioniergenauigkeit von 0,005 mm.
• Geeignet für Spannanwendungen mit hohen Präzisionsanforderungen.

Eigenschaften / Technische Daten

• Modell: CP157-L
• Material: 1045 Stahl
• Oberfläche: Schwarzoxid
• Typische Positioniergenauigkeit mit CP780-Empfängern: 0,005 mm
• Kompatible Spannmodule: CP150-Serie (spezifische PN-Referenzen in Teileoptionen)
• Verfügbare Gewindegrößen: M6, M8, M12, M16, M20
