Ionisierender Luftvorhang / Reinigung Model 112042PKI Gen4 Super

zur StaubniederhaltungAbleitung statischer Ladungenfür die Druckindustrie

Beschreibung
Für gleichmäßige Leistung über die gesamte Länge müssen EXAIR Gen4® Super Ion Air Knives mit einer Länge von 24" oder mehr mit Druckluft an mehreren Einlässen versorgt werden. Das Gen4 Super Ion Air Knife mit Installations-Kit enthält installierte Schläuche und Fittings, die einen gleichmäßigen Luftstrom sicherstellen, sodass die Ionen zur Entfernung statischer Aufladung gleichmäßig über Kunststoffe, Bahnen, Plattenmaterialien und andere Produktoberflächen verteilt werden, bei denen Reißen, Stauungen oder gefährliche elektrische Entladungen auftreten. Das laminare Luftblatt fegt Oberflächen von statischer Aufladung, Partikeln, Staub und Schmutz. Produktionsgeschwindigkeiten, Produktqualität und Oberflächenreinheit können sich deutlich verbessern. Gen4 Super Ion Air Knife Systeme mit Installations-Kit beinhalten das Netzteil Model 7960 Gen4 (umschaltbar 115 VAC/230 VAC, 50/60 Hz).

Anwendungen

• Bahnenreinigung (Web cleaning)
• Spritzguss-/Formgebungsmaschinen
• Schneide- und Besäumgeräte
• Teilereinigung
• Staubentfernung vor Lackierung
• Schrumpffolienverpacker
• Verpackungsreinigung
• Beutelöffnungs-/Füllvorgänge
• Druckmaschinen

Vorteile

• Bis zu 34% Leistungssteigerung
• Robustes metallummanteltes und elektromagnetisch abgeschirmtes Kabel
• Integrierte Erdung, kein zusätzlicher Erdungsanschluss erforderlich
• Langlebige Edelstahl-Verbindungen zum Netzteil
• Modulares Netzkabel erleichtert Anschlüsse und Verlegung
• Niedriger Luftverbrauch
• Gleichmäßiger Luftstrom über die gesamte Länge
• Leiser Betrieb
• Wirksam bis zu 20 Fuß (6,1 m)
• Keine Stromschläge, nicht radioaktiv
• Kompakt, robust, einfach zu installieren
• Unbegrenzte Systemlängen mit ununterbrochenem Luftstrom
• Geringer Wartungsaufwand
• Variable Kraft und Durchfluss

Gen4 Super Ion Air Knife Modelle (Zusammenfassung)

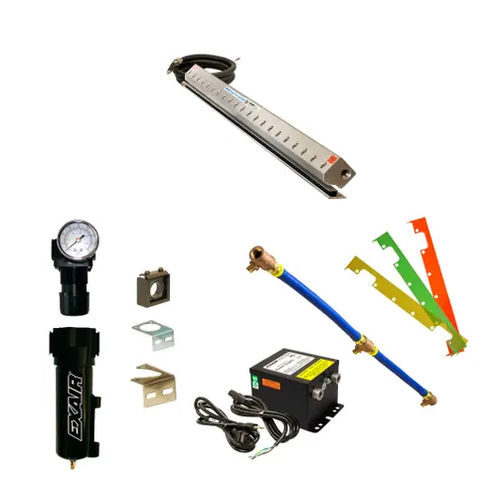

Gen4 Super Ion Air Knives sind in vier Modelltypen erhältlich: Gen4 Super Ion Air Knife (enthält das Super Air Knife und die Gen4 Ionizing Bar Baugruppe), Gen4 Super Ion Air Knife Systems (beinhalten ein Gen4 Super Ion Air Knife und das Netzteil Model 7960 Gen4), Gen4 Super Ion Air Knife Kits (beinhalten Gen4 Super Ion Air Knife, Netzteil Model 7960, Shim-Set, Filtertrenner und Druckregler mit Kupplung), Gen4 Deluxe Super Ion Air Knife Kits (beinhalten Gen4 Super Ion Air Knife, Netzteil Model 7960 Gen4, EFC, Universal Air Knife Mounting System, Shim-Set, Filtertrenner und Druckregler mit Kupplung).

Artikelnummern nach Luftströmungslänge
Airflow Length | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) | 112003 | 112103 | 112203 | 112203DX
6" (152 mm) | 112006 | 112106 | 112206 | 112206DX
9" (229 mm) | 112009 | 112109 | 112209 | 112209DX
12" (305 mm) | 112012 | 112112 | 112212 | 112212DX
18" (457 mm) | 112018 | 112118 | 112218 | 112218DX
24" (610 mm) | 112024 | 112124 | 112224 | 112224DX
30" (762 mm) | 112030 | 112130 | 112230 | 112230DX
36" (914 mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Leistung (pro Fuß Länge)
Pressure (PSIG / BAR) | Air Consumption (SCFM per ft) | Sound Level (dBA) | Dissipates 5 kV (seconds) (measured at 6" from target)
5 PSIG / 0.3 BAR | 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR | 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR | 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR | 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR | 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR | 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR | 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Zubehör / enthaltene Teile (Übersicht)

• Installations-Kit: korrekt dimensionierter Druckluftschlauch/Leitung und Fittings zur Verbindung der unteren oder seitlichen Drucklufteinlässe; beinhaltet Manometer für Aluminium Super Air Knives sowie Nitril/PVC-Schlauch und Messinganschlüsse.
• Netzteile (Model 7960 und 7961): wählbare Eingangsspannungen 115 VAC oder 230 VAC, modulares Kabel mit elektromagnetischer Abschirmung, integrierte Primärsicherung, beleuchteter Ein/Aus-Schalter; erhältlich als 2- oder 4-Ausgangs-Versionen.
• Universal Air Knife Mounting System (Model 9060): Edelstahl-Befestigungssystem für sichere, präzise Positionierung und Schwenkung bis zu 30" (762 mm).
• Kopplungs-Bolzensätze: verbinden zwei Super Air Knives für Längen über 108"; enthalten starre Platten und Edelstahlschrauben.
• Air Knife Shim-Sätze: stellen den Auslassspalt ein, um Kraft und Durchfluss zu erhöhen; Shim-Stärken für Aluminiummesser (.001", .002" installiert, .003", .004") werden bereitgestellt.

Eigenschaften / Technische Daten

• Product family: Gen4® Super Ion Air Knife™ with Plumbing Kit
• Manufacturer / Brand: EXAIR
• Model / SKU shown on page: P112060PKI
• Denomination commerciale (product series/name): Gen4® Super Ion Air Knife™
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76–2743 mm)
• Power supply: Requires EXAIR Model 7960 or 7961 Power Supply (5 kV); power supplies include modular 6' power cord, lighted power switch, integrated primary fuse and (2) or (4) high voltage outlets; selectable input 115 VAC / 230 VAC, 50/60 Hz
• Compressed air connections: 1/4" NPT outlets provided on each end and the bottom of the Super Air Knife; knives 24" or longer require supply to multiple inlets (plumbing kit provides needed hoses/fittings)
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short circuited). Do not use near flammable materials or gases.
• Materials of construction: metal parts – aluminum; plastic parts – UL rated 94 HB; emitters – stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Emitter material: stainless steel
• Performance note: airflow and consumption values are given per foot (305 mm) of knife length
• Effective range: up to 20 feet (6.1 m) for static elimination effectiveness
• Typical uses: static elimination on plastics, webs, sheet stock; dust/particulate removal and surface cleaning to reduce tearing, jamming and hazardous shocks
