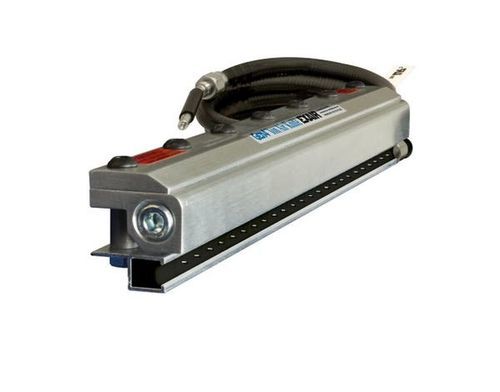

Ionisierender Luftvorhang Model 8109 Gen4® Standard

Übersicht
Das Gen4® Standard Ion Air Knife™ von EXAIR verwendet das Standard Air Knife (Luftverstärkung 30:1), um einen Ionisierten Luftfilm auf geladene Oberflächen zu richten. Es entfernt statische Aufladung von Kunststoffen, Bahnen, Blechen und anderen Oberflächen, reduziert damit Reißen, Verklemmen und gefährliche Stromschläge. Luftverbrauch und Geräusch sind etwas höher als beim Gen4 Super Ion Air Knife (40:1). Wirksame Reichweite bis zu 20 ft (6,1 m).

Vorteile

• 30% Leistungssteigerung
• Panzerkabel mit elektromagnetischer Abschirmung
• Integrierte Erdung — keine separate Erdverbindung erforderlich
• Edelstahlanschlüsse zur Stromversorgung
• 30:1 Luftverstärkung reduziert Druckluftbedarf
• Wartungsarm, schockfrei und nicht radioaktiv
• Variable Kraft und Durchfluss; wirksam bis 20 ft (6,1 m)
• Kompaktes, robustes Design; unbegrenzte Systemlängen

Modelle

• Gen4 Standard Ion Air Knife — beinhaltet das Standard Air Knife und die Gen4 Ionizing Bar Baugruppe. Netzteil nicht enthalten.
• Gen4 Standard Ion Air Knife Systems — umfassen ein Gen4 Standard Ion Air Knife und das Netzteil Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — beinhalten das Messer, Netzteil Model 7960, Shim-Set, Filterabscheider und Druckregler (mit Kupplung).
• Gen4 Deluxe Standard Ion Air Knife Kits — beinhalten Messer, Netzteil Model 7960, EFC, Universal Air Knife Mounting System, Shim-Set, Filterabscheider und Druckregler (mit Kupplung).

Modell / Längentabelle
Länge | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

Zubehör (Übersicht)
Netzteile — Modelle 7960 (2 Ausgänge) und 7961 (4 Ausgänge) verfügbar für 115 VAC oder 230 VAC, 50/60 Hz. Enthalten 6' (1,83 m) Netzkabel und beleuchteten Netzschalter. UL Component anerkannt, CE- und RoHS-konform.

Universal Air Knife Mounting System — Model 9060 ermöglicht sichere, präzise Positionierung für jedes EXAIR Air Knife; Top-Montage für jede Länge möglich, Bottom-Montage für Standard Ion Air Knives ≥ 9" (229 mm). Schwenkbar; maximale Ausziehung 30" (762 mm).

Air Knife Plumbing Kits — für Messer ab 24"; enthalten korrekt dimensionierte Schläuche/Rohre und Armaturen sowie Manometer für Aluminiummesser.

Coupling Bracket Kits — verbinden zwei Air Knives für längere Ausführungen; enthalten Platten und Edelstahlschrauben mit Zugang zu Druckluftanschlüssen.

Air Knife Shim Sets — legen den Austrittsabstand fest zur Anpassung von Kraft und Durchfluss. Typische Shim-Stärken für Aluminiummesser: .001" (0,03 mm), .002" (0,05 mm) installiert, .003" (0,08 mm), .004" (0,10 mm).

Leistung (pro Fuß / 305 mm)
Druck (PSIG) | BAR | Luftverbrauch (SCFM) | Luftverbrauch (SLPM) | Schalldruckpegel (dBA) | Entladet 5 kV (Sekunden)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* pro Fuß (305 mm) Länge. ** Messung bei 6" (152 mm) vom Ziel.

Spezifikationen / Materialien

• Verfügbare Längen: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76–1219 mm). Sonderlängen und unbegrenzte Systemlängen verfügbar.
• Kabel: 5' (1,52 m) gepanzertes, elektromagnetisch geschirmtes Kabel im Lieferumfang.
• Netzteil: EXAIR Model 7960 oder 7961 (5 kV) erforderlich; Netzteile enthalten 6' (1,83 m) Netzkabel und beleuchteten Schalter.
• Druckluft: 1/4 NPT Anschlüsse an beiden Enden des Standard Air Knife.
• Elektrik: für Verwendung mit 5 kVrms, 5 mA (max) Netzteil; Ionisierleisten Gen4 sind schockfrei (< 40 μA kurzgeschlossen).
• Materialien: Metallteile — Aluminium; Emitter — Edelstahl; Kunststoffteile UL 94 HB.
• Max. Umgebungstemperatur: 165°F (74°C).
• Luftverstärkungsverhältnis: 30:1. Wirksame Reichweite des ionisierten Luftstroms: bis zu 20 ft (6,1 m).

Technische Daten

• Marke: EXAIR
• Handelsmodell: Gen4® Standard Ion Air Knife™
• Luftverstärkung: 30:1
• Standardlängen: 76 mm bis 1219 mm (3" bis 48")
• Geschirmtes Kabel geliefert: 5' (1,52 m)
• Hochspannungsversorgung erforderlich: Model 7960 / 7961 (5 kV)
• Luftanschlüsse: 1/4 NPT an jedem Ende
• Materialien: Gehäuse aus Aluminium, Emitter aus Edelstahl
• Max. Umgebungstemperatur: 165°F (74°C)
