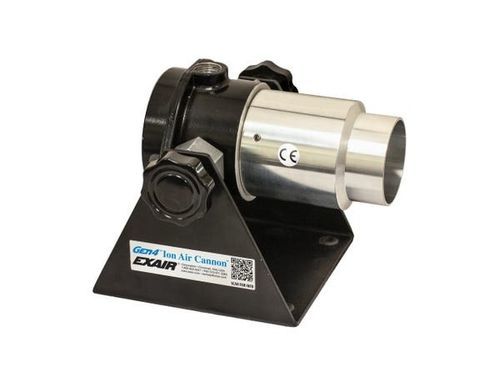

Ionisierungs-Luftkanone Model 8192 Gen4®

sicherkompaktEdelstahl

Übersicht
Der Gen4® Ion Air Cannon™ von EXAIR neutralisiert statische Elektrizität und reinigt bis zu 4,6 m (15 ft) ohne bewegliche Teile. Er erzeugt einen konzentrierten, konischen Strom ionisierter Luft mittels Super Air Amplifier und austauschbarer Emitterspitze; mit einem optionalen Druckregler sind Luftmenge und Geschwindigkeit stufenlos einstellbar für leichte bis anspruchsvolle Industrieanwendungen.

Anwendungen

• Beutelöffnung — Form- und Füllanwendungen
• Reinigung und Neutralisation von Bauteilen
• Neutralisation von Schrumpffolie
• Reinigung von Spritzgussteilen
• Entfernung statischer Aufladung an Baugruppen
• Neutralisation bei Schneid- und Teilvorgängen
• Reinigung von Verpackungen und Containern
• Neutralisation in automatisierten Linien und engen Räumen

Vorteile

• Geringer Druckluftverbrauch
• Schnelle Entladung statischer Ladungen am Ziel
• Leiser Betrieb im Vergleich zu offenen Düsen
• Wirksam bis 4,6 m (15 ft)
• Schockfrei, nicht radioaktiv
• Kompakte, robuste Bauweise — einfache Installation
• Lufteinlass kann kanalisiert werden
• Keine beweglichen Teile — geringer Wartungsaufwand
• Variable Kraft und Durchfluss mit optionalem Regler

Modelle
Die Ion Air Cannon-Modelle sind in vier Ausführungen erhältlich: Ion Air Cannon; Ion Air Cannon mit Power Supply; Ion Air Cannon Kit; Deluxe Ion Air Cannon Kit. Beispiel-Modelnummern: 8192 (Ion Air Cannon), 8292 (mit Stromversorgung), 8492 (Kit), 8492DX (Deluxe Kit).

Zubehör

• Power Supply — Modell 7960 (wählbare Spannung) liefert die Hochspannung für den Emitter, beinhaltet modular abgeschirmtes Kabel und integrierte Sicherung. Netzteile sind UL Component Recognized sowie CE- und RoHS-konform.
• Shim Sets — Das Gerät wird mit einer 0,003" (0,08 mm) Edelstahl-Shim ausgeliefert. Optionale Shim-Sätze (.006" / 0,15 mm und .009" / 0,23 mm) erhöhen bei Bedarf die Luftgeschwindigkeit.

Funktionsweise (Zusammenfassung)
Der Gen4® Ion Air Cannon kombiniert einen Super Air Amplifier mit einem ionisierenden Kragen, der von einer Stromversorgung gespeist wird. Druckluft wird in das Rohr eingespeist und induziert einen hohen Volumenstrom umgebender Luft durch den Cannon. Ein austauschbarer Edelstahl-Emitter ionisiert den Luftstrom und erzeugt einen konischen Strom ionisierter Luft, der statische Aufladung beseitigt und bis zu 4,6 m (15 ft) reinigt. Mehr als 90 % der ionisierten Luft ist induzierte Luft, was hohen Volumenstrom bei geringem Druckluftverbrauch liefert.

Technische Daten

• Modell (SKU): 8192
• Handelsname / Bezeichnung: Gen4® Ion Air Cannon™
• Marke: EXAIR
• Betriebsreichweite: Wirksam bis 4,6 m (15 ft)
• Prinzip: Super Air Amplifier mit ionisierendem Emitter; induzierter Luftanteil >90 % für hohe Fördermenge bei geringem Druckluftbedarf
• Druckluftanschluss: 3/8" NPT Einlass
• Luftverbrauch und Leistung (gemessen in 305 mm / 12" Abstand):
  20 PSIG (1,4 BAR) — 5,7 SCFM (161 SLPM), 58 dBA, dissipiert 5 kV in 0,75 s
  40 PSIG (2,8 BAR) — 9 SCFM (255 SLPM), 64 dBA, dissipiert 5 kV in 0,6 s
  60 PSIG (4,1 BAR) — 12,2 SCFM (345 SLPM), 70 dBA, dissipiert 5 kV in 0,5 s
  80 PSIG (5,5 BAR) — 15,5 SCFM (439 SLPM), 72 dBA, dissipiert 5 kV in 0,43 s
  100 PSIG (6,9 BAR) — 18,7 SCFM (529 SLPM), 74 dBA, dissipiert 5 kV in 0,37 s
• Elektrik: Benötigt ein 5 kVrms (5 kV) Netzteil (Modell 7960 oder 7961). Verwenden Sie das spezifizierte Netzteil 5 kVrms, 5 mA max.
• Elektrische Gefährdung: Schockfrei (< 40 µA im Kurzschluss). Nicht in der Nähe brennbarer Stoffe oder Gase verwenden.
• Emitter-Material: Edelstahl (austauschbar)
• Metallteile: Aluminium
• Kunststoffteile: UL 94 HB bewertet
• Max. Umgebungstemperatur: 74°C (165°F)
• Keine beweglichen Teile — geringer Wartungsaufwand
• Einstellbarkeit: Luftmenge und Geschwindigkeit stufenlos mit optionalem Regler einstellbar
