Ionisierungs-Druckluftpistole Model 8393 Gen4®

mit Filter

Übersicht
Das Gen4® Ion Air Gun System mit Filter von EXAIR bietet die grundlegenden Komponenten für den Betrieb. Es umfasst das Modell 7960 Netzteil mit wählbarer Spannung (115VAC/230VAC, 50/60Hz) und einen Filterabscheider. Es vereint Tragbarkeit, sehr schnelle Entladung statischer Ladungen und geringen Druckluftverbrauch, um statische Aufladungen, Verunreinigungen und Staub von dreidimensionalen Teilen vor Montage, Verpackung, Lackierung oder Finish effizient zu entfernen. Die Gen4 Ion Air Gun neutralisiert statische Elektrizität und reinigt.

Anwendungen

• Tütenöffnung - Form- und Fülleinrichtungen
• Reinigen und Neutralisieren von Teilen
• Neutralisierung von Schrumpffolie
• Reinigung von Spritzguss-Teilen
• Entfernen von statischer Aufladung an Baugruppen
• Neutralisierung bei Schneidvorgängen
• Verpackungsreinigung
• Neutralisierung von Behältern

Vorteile

• Niedriger Luftverbrauch
• Schnelle statische Entladung
• Leise
• Wirksam bis zu 15 Fuß (4,6 m)
• Stoßfrei, nicht radioaktiv
• Kompakt, robust, einfach zu installieren
• Lufteinlass kann kanalisiert werden
• Keine beweglichen Teile — geringer Wartungsaufwand
• Variable Kraft und Durchfluss

Lieferumfang / Verpackungsinhalt

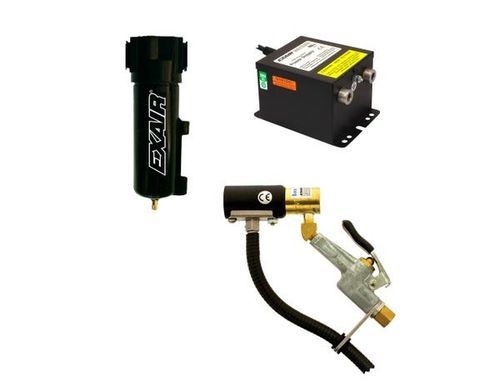

Enthält: Gen4 Ion Air Gun, Netzteil Modell 7960 mit wählbarer Spannung (115VAC/230VAC, 50/60Hz) und Filterabscheider (Konfiguration Ion Air Gun System with Filter).

Modelle / Produktfamilie
Ion Air Gun Produktfamilie und typische Inhalte:

• Ion Air Gun — umfasst die Ion Air Gun und 10' (3 m) gepanzertes und elektromagnetisch geschirmtes Kabel.
• Ion Air Gun System — umfasst eine Ion Air Gun und das Netzteil Modell 7960 (wählbare Spannung 115 VAC/230 VAC, 50/60Hz).
• Ion Air Gun System with Filter — umfasst das Ion Air Gun System und den Filterabscheider.
• Ion Air Gun Kit — umfasst eine Ion Air Gun, Netzteil Modell 7960, Filterabscheider und Druckregler (mit Kupplung).

Zubehör (Beispiele)

• Netzteil — Modell 7960, Netzteil mit wählbarer Spannung (ermöglicht 115 VAC oder 230 VAC Eingang; modulares Kabel mit elektromagnetischer Abschirmung; integrierte Primärsicherung; UL Component Recognized für US- und kanadische Standards; CE- und RoHS-konform).
• Shim-Sätze — zusätzliche Einsätze aus Edelstahl (.006" und .009") zur Erhöhung der Strömungsgeschwindigkeit (werksseitig .003" installiert).

Leistung (Ion Air Gun)
Druck (PSIG | BAR) | Luftverbrauch (SCFM | SLPM) | Schalldruckpegel (dBA) | Zerlegt 5kV* (Sekunden)
20 | 1.4 | 7.4 SCFM | 209 SLPM | 67 dBA | 0.45 s
40 | 2.8 | 11.5 SCFM | 325 SLPM | 74 dBA | 0.33 s
60 | 4.1 | 15.8 SCFM | 447 SLPM | 79 dBA | 0.24 s
80 | 5.5 | 22.0 SCFM | 622 SLPM | 82 dBA | 0.18 s
100 | 6.9 | 24.0 SCFM | 679 SLPM | 85 dBA | 0.18 s
*Gemessen bei 6" (152 mm) vom Ziel.

Technische Daten

• Netzteil: EXAIR Modell 7960 oder 7961 (5 kV) erforderlich für den Betrieb der Ion Air Gun. Netzteile mit 6' (1,83 m) Netzkabel, beleuchtetem Netzschalter und mehreren Hochspannungsausgängen.
• Druckluft: 1/4 NPT Anschluss.
• Elektrisch: Zur Verwendung mit 5 kVrms, 5 Milliampere (max) Netzteil.
• Elektrische Gefährdung: Stoßfrei (weniger als 40 Mikroampere bei Kurzschluss). Nicht in der Nähe von brennbaren Materialien oder Gasen verwenden.
• Materialien: Metallteile — Aluminium; Kunststoffteile — UL 94 HB; Emitter — Edelstahl.
• Maximale Umgebungstemperatur: 165°F (74°C).

Funktionsweise (Zusammenfassung)
Die Ion Air Gun kombiniert einen Hochgeschwindigkeits-Luftstrahl mit einer elektrisch geladenen (stoßfreien) Emitterspitze. Druckluft wird in den Luftstrahl injiziert und induziert einen hohen Volumenstrom der umgebenden Luft. Der Emitter ionisiert den Luftstrom und erzeugt einen ionisierten Luftstrom, der in der Lage ist, hohe statische Ladungen schnell zu neutralisieren. Optionaler Filter und Regler reinigen die Druckluft und erlauben stufenlose Einstellung von Luftstrom und Geschwindigkeit.

Merkmale / technische Spezifikationen

• Modell (auf der Seite angezeigte Produkt-SKU): 8393
• Handelsname: Gen4® Ion Air Gun™ System with Filter
• Enthaltenes Netzteil: Modell 7960 (wählbare Spannung 115VAC / 230VAC, 50/60Hz)
• Druckluftanschluss: 1/4 NPT
• Erforderliche HV-Versorgung: 5 kVrms, ≤5 mA
• Emittermaterial: Edelstahl
• Metallkonstruktion: Aluminium
• Kunststoffbewertung: UL 94 HB
• Maximale Umgebungstemperatur: 165°F (74°C)
• Leistungsbeispiele: bei 20 PSIG — 7.4 SCFM (209 SLPM), 67 dBA, 0.45 s Entladung; bei 100 PSIG — 24.0 SCFM (679 SLPM), 85 dBA, 0.18 s Entladung (gemessen bei 6" vom Ziel)
• Wesentliche Vorteile: niedriger Luftverbrauch, schnelle statische Entladung, leise, stoßfrei (nicht radioaktiv), wirksam bis 15 ft (4,6 m), keine beweglichen Teile
