Ionisierender Luftvorhang / mit Anschlussset Model 112160PKI Gen4 Super

für die Papierindustriefür die Druckindustriefür die Kunststoffindustrie

Übersicht

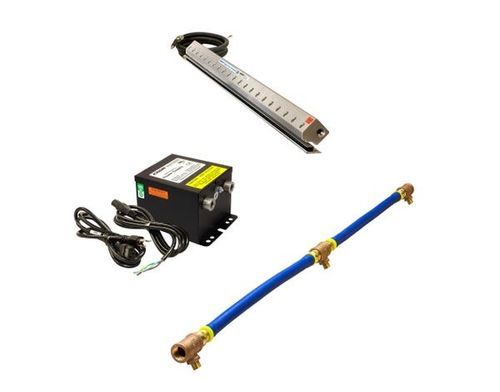

Das Gen4® Super Ion Air Knife™ System umfasst das Super Air Knife mit integrierter Gen4 Ionizing Bar, das erforderliche Netzteil (Model 7960 oder 7961 — wählbar 115 VAC/230 VAC, 50/60 Hz) und ein Installations-Kit für die Leitungen. Das System erzeugt einen gleichmäßigen, laminaren ionisierten Luftstrom, der statische Aufladung neutralisiert und Partikel von Kunststoffen, Bahnen, Blechen und anderen Oberflächen entfernt, wodurch Reißen, Stauungen und Elektroschocks reduziert werden. Ausgelegt für kontinuierlichen industriellen Einsatz bei geringem Wartungsaufwand.

Anwendungen

• Reinigung von Bahnen und Folien
• Spritzguss- und Blasformlinien
• Sheeter- und Trimmstationen
• Teilereinigung vor der Montage
• Staubentfernung vor dem Lackieren
• Shrink-Wrap- und Verpackungsanlagen
• Reinigung und Handling von Verpackungen
• Taschenöffnung/-befüllung
• Druck- und Konvertierungsanlagen

Vorteile

• Bis zu 34% bessere Ionisierungsleistung gegenüber früheren Ausführungen
• Robustes, elektrisch und elektromagnetisch geschirmtes Kabel für Langlebigkeit und EMI-Schutz
• Integrierte Erdung an der Ionisierleiste erspart separate Erdungsverbindung
• Edelstahlverbindungen zum Netzteil für Korrosionsbeständigkeit
• Modulares Netzkabel erleichtert Verlegung und Anschluss
• Geringer Druckluftverbrauch
• Gleichmäßiger Luftstrom und Ionendistribution über die gesamte Länge
• Leiser Betrieb, geeignet für Produktionsumgebungen
• Wirksam bis 6,1 m (20 ft)
• Schockfreie, nicht-radioaktive Bauweise
• Kompakte, robuste Bauweise und einfache Montage
• Unbegrenzte Systemlängen durch Kopplung mehrerer Einheiten
• Wartungsarm; Kraft/Volumen variabel durch Shims einstellbar

Modelle
Gen4 Super Ion Air Knives sind in vier Ausführungen erhältlich, passend zu Installations- und Leistungsanforderungen:

• Gen4 Super Ion Air Knife — Super Air Knife mit Gen4 Ionizing Bar Baugruppe.
• Gen4 Super Ion Air Knife Systems — beinhaltet ein Gen4 Super Ion Air Knife und das Gen4 Netzteil Modell 7960 (115V/230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — beinhaltet Gen4 Super Ion Air Knife, Netzteil Modell 7960, Shimsatz, Filterabscheider und Druckregler mit Kupplung.
• Gen4 Deluxe Super Ion Air Knife Kits — ergänzt um EFC (elektronische Durchflussregelung) und das Universal Air Knife Montagesystem.

Modell- / Teilenummerntabelle (Luftstromlänge vs Teilenummern)
Luftstromlänge | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Zubehör und Hinweise

• Netzteile (Model 7960 mit zwei Ausgängen und Model 7961 mit vier Ausgängen) bieten wählbare Eingangsspannung (115VAC/230VAC), modulares geschirmtes Kabel, integrierte Primärsicherung und beleuchteten Netzschalter; UL Component anerkannt (US/Kanada), CE- und RoHS-konform.
• Das Universal Air Knife Montagesystem (Model 9060) ermöglicht sichere, präzise Positionierung in Edelstahl; Schwenk- und Verlängerungsoptionen abhängig von der Messerlänge.
• Plumbing-Kits liefern korrekt dimensionierten Druckluftschlauch oder Rohr und Fittings zur Verbindung mehrerer Einlässe; Kits für Aluminium Air Knives enthalten Manometer, Nitril/PVC-Schlauch und Messingfittings.
• Kupplungsbracket-Kits verbinden zwei Air Knives für erweiterte Längen und enthalten starre Platten und Edelstahlschrauben.
• Air Knife Shim-Sets sind verfügbar, um den Auslassspalt einzustellen und Kraft/Volumen zu erhöhen; Informationen zu Shim-Stärken liegen den Kits bei.

Technische Daten

• Verfügbare Längen: 3, 6, 9, 12, 18, 24, 30, 36, 42, 48, 54, 60, 72, 84, 96 und 108" (76–2743 mm). Sonderlängen und unbegrenzte durch Kopplung erreichbare Systemlängen verfügbar.
• Kabel: 5' geschirmtes, elektromagnetisch geschütztes Kabel mit Erdung und Bajonettanschluss geliefert.
• Netzteil: EXAIR Model 7960 oder 7961 erforderlich (5 kV); Netzteile enthalten 6' modulares Netzkabel, beleuchteten Schalter und integrierte Primärsicherung.
• Druckluft: 1/4 NPT Anschlüsse an beiden Enden und an der Unterseite; Plumbing-Kits für Messer ≥24" für mehrere Einlässe vorhanden.
• Elektrik: Für den Betrieb mit 5 kVrms, 5 mA (max) Netzteil.
• Elektrische Gefährdung: Gen4 Ionizing Bars sind schockfrei (<40 μA kurzgeschlossen). Nicht in der Nähe von brennbaren Materialien oder Gasen verwenden.
• Bauwerkstoffe: Metallteile aus Aluminium; Emitter aus Edelstahl; Kunststoffteile bewertet UL 94 HB.
• Max. Umgebungstemperatur: 165°F (74°C).
• Leistung pro Fuß (305 mm) — Druck PSIG (BAR) | Luftverbrauch SCFM | Luftverbrauch SLPM | Schalldruck dBA | Zerlegt 5 kV (Sekunden):
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
