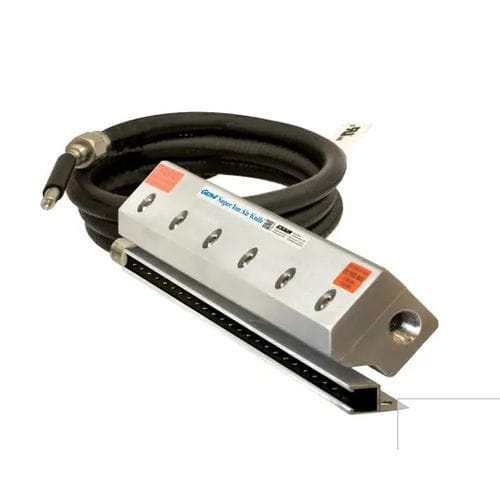

Ionisierender Luftvorhang Model 112012 Gen4 Super

Übersicht
Die Gen4® Super Ion Air Knife™ Ableiter von EXAIR entfernen statische Elektrizität von Kunststoffen, Bahnen, Blechware und anderen Produktoberflächen, bei denen Reißen, Verstopfen oder gefährliche statische Entladungen ein Problem darstellen. Das laminare Luftblatt fegt Oberflächen von statischer Aufladung, Partikeln, Staub und Schmutz frei. Produktionsgeschwindigkeit, Produktqualität und Oberflächenreinheit können sich deutlich verbessern.

Anwendungen

• Reinigung von Bahnen (Web cleaning)
• Spritzguss-/Formenmaschinen
• Schneid- und Trimmmaschinen
• Reinigung von Bauteilen
• Staubentfernung vor Lackierung
• Schrumpfverpacker
• Verpackungsreinigung
• Sacköffnungs-/Füllvorgänge
• Druckmaschinen

Vorteile

• Bis zu 34 % Leistungsverbesserung
• Robustes metallisches Panzerkabel mit elektromagnetischer Abschirmung
• Integrierte Erdung – keine zusätzliche Erdverbindung erforderlich
• Langlebige Edelstahlverbindungen zur Stromversorgung
• Modulares Netzkabel erleichtert Anschluss und Verlegung
• Niedriger Luftverbrauch
• Gleichmäßiger Luftstrom über die gesamte Länge
• Leiser Betrieb
• Wirksam bis zu 20 ft (6,1 m)
• Ohne Schockwirkung, nicht radioaktiv
• Kompakt, robust, einfach zu installieren
• Unbegrenzte Systemlängen mit ununterbrochenem Luftstrom
• Geringer Wartungsaufwand
• Variable Kraft und Durchfluss

Modelle (Luftstromlänge vs. Teilenummern)
Gen4 Super Ion Air Knives sind in vier Modelltypen erhältlich: Gen4 Super Ion Air Knife; Gen4 Super Ion Air Knife Systems (inkl. Gen4-Netzteil); Gen4 Super Ion Air Knife Kits; Gen4 Deluxe Super Ion Air Knife Kits.

Luftstromlänge — Gen4 Super Ion Air Knife — Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife Kit — Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) — 112003 — 112103 — 112203 — 112203DX
6" (152mm) — 112006 — 112106 — 112206 — 112206DX
9" (229mm) — 112009 — 112109 — 112209 — 112209DX
12" (305mm) — 112012 — 112112 — 112212 — 112212DX
18" (457mm) — 112018 — 112118 — 112218 — 112218DX
24" (610mm) — 112024 — 112124 — 112224 — 112224DX
30" (762mm) — 112030 — 112130 — 112230 — 112230DX
36" (914mm) — 112036 — 112136 — 112236 — 112236DX
42" (1067mm) — 112042 — 112142 — 112242 — 112242DX
48" (1219mm) — 112048 — 112148 — 112248 — 112248DX
54" (1372mm) — 112054 — 112154 — 112254 — 112254DX
60" (1524mm) — 112060 — 112160 — 112260 — 112260DX
72" (1829mm) — 112072 — 112172 — 112272 — 112272DX
84" (2134mm) — 112084 — 112184 — 112284 — 112284DX
96" (2438mm) — 112096 — 112196 — 112296 — 112296DX
108" (2743mm) — 1120108 — 1121108 — 1122108 — 1122108DX

Leistung (pro Fuß / 305 mm Länge)
Versorgungsdruck (PSIG / BAR) — Luftverbrauch (SCFM / SLPM) — Schalldruckpegel (dBA) — Dissatziert 5 kV (Sekunden bei 6" Entfernung)
5 PSIG / 0.3 BAR — 3.7 SCFM / 105 SLPM — 39 dBA — 0.40 s
10 PSIG / 0.7 BAR — 5.5 SCFM / 156 SLPM — 51 dBA — 0.33 s
20 PSIG / 1.4 BAR — 13.2 SCFM / 372 SLPM — 57 dBA — 0.26 s
40 PSIG / 2.8 BAR — 20.4 SCFM / 576 SLPM — 61 dBA — 0.23 s
60 PSIG / 4.1 BAR — 27.6 SCFM / 780 SLPM — 65 dBA — 0.21 s
80 PSIG / 5.5 BAR — 34.8 SCFM / 984 SLPM — 69 dBA — 0.20 s
100 PSIG / 6.9 BAR — 42.0 SCFM / 1,188 SLPM — 72 dBA — 0.18 s

Zubehör

• Netzteile (Modell 7960 mit zwei Ausgängen und Modell 7961 mit vier Ausgängen): wählbarer Eingang 115VAC oder 230VAC; modulares, pannengeschütztes, EMI‑geschirmtes Kabel mit integriertem Sicherungselement und beleuchtetem Netzschalter; UL Component Recognized, CE‑ und RoHS‑konform.
• Universal-Montagesystem für Air Knife (Modell 9060): Edelstahlgelenkhalterung und präzise Positionierung; Montageoptionen abhängig von der Messerlänge (Ober‑ oder Untermontage in der Produktliteratur beschrieben).
• Air Knife Rohrleitungs‑Kits: liefern korrekt dimensionierten Druckluftschlauch/Rohr und Anschlüsse für Super Air Knives mit mehreren Einlässen (inkl. Manometer bei Aluminium‑Modellen und Nitril/PVC‑Schlauch mit Messinganschlüssen).
• Kupplungs‑Platten‑Kits: verbinden zwei Super Air Knives für Längen über dem Standardmaximum; beinhaltet starre Platten und Montageschrauben; die untere Platte ermöglicht Zugang zu den unteren Luftanschlüssen; Edelstahlbefestigungen enthalten.
• Air Knife Shim‑Sätze: Shims zum Einstellen des Austrittsspalts; erhöhen Kraft und Durchfluss durch Hinzufügen von Shims; Shims werden in bestimmten Dicken und Farben geliefert (Details in der Produktliteratur).

Technische Merkmale / Spezifikationen

• Brand: EXAIR
• Model family: Gen4® Super Ion Air Knife™
• Part number / SKU example: P112003 (product page SKU)
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 to 2743 mm); special lengths and unlimited system lengths available
• Cable: 5' armored and electromagnetically shielded cable with ground and assembled bayonet connector included
• Power supply required: EXAIR Model 7960 or 7961 (5 kVrms, max 5 mA); power supplies include modular power cord, lighted switch and integrated primary fuse
• Compressed air: 1/4 NPT outlets provided on each end and the bottom of the Super Air Knife
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short-circuited); do not use near flammable materials or gases
• Materials of construction: metal parts — aluminum; plastic parts — UL rated 94 HB; emitters — stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Effective range: up to 20 feet (6.1 m)
• Features: low air consumption; uniform airflow across length; modular power cable with EMI shielding; integrated ground; low maintenance
