Ionisierender Luftvorhang Model 112212DX Gen4 Deluxe Super

Beschreibung

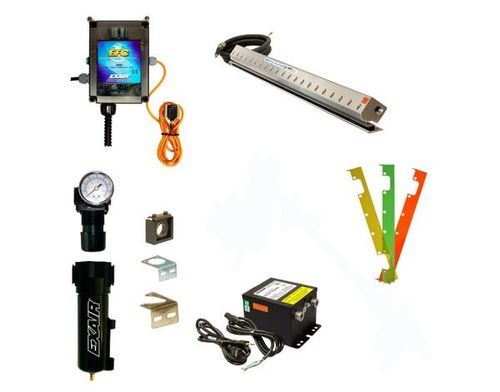

Die Gen4® Deluxe Super Ion Air Knife™ Kits von EXAIR bieten eine komplette Lösung zur elektrostatischen Neutralisation: Gen4 Super Ion Air Knife, Gen4-Netzteil Modell 7960, Electronic Flow Control (EFC), Universal Air Knife-Montagesystem, Shim-Satz, Filterabscheider und Druckregler mit Kupplung. Das System neutralisiert statische Aufladung an Kunststoffen, Bahnen, Blechware und anderen Oberflächen, verhindert Reißen, Verklemmungen und gefährliche Entladungen und bläst gleichzeitig Staub und Partikel ab, um die Liniengeschwindigkeit und Produktreinheit zu verbessern.

Anwendungen

• Bahnenreinigung (Web cleaning)
• Spritzgieß- und Formmaschinen
• Schneider und Trimmer
• Teilereinigung und -handhabung
• Staubentfernung vor Lackierung
• Schrumpffoliensysteme
• Verpackungsreinigung
• Sacköffnungs- und Befüllvorgänge
• Druckmaschinen

Vorteile

• Bis zu 34% verbesserte Ionisierungsleistung gegenüber früheren Ausführungen
• Gepanzertes, elektromagnetisch abgeschirmtes Kabel mit integriertem Erdanschluss
• Langlebige Edelstahlverbindungen zum Netzteil
• Modulares Netzkabel erleichtert Installation und Verlegung
• Niedriger Druckluftverbrauch bei gleichmäßigem Luftstrom über die gesamte Länge
• Leiser Betrieb und geringer Wartungsaufwand
• Effektiv bis 20 ft (6,1 m)
• Stoßfrei, nicht radioaktiv
• Modulares Design ermöglicht unbegrenzte Systemlängen mit durchgehendem Luftstrom
• Variable Kraft und Durchfluss über Shims und Regler

Modelle

• Gen4 Super Ion Air Knife — Super Air Knife mit Gen4 Ionisierleiste.
• Gen4 Super Ion Air Knife Systems — beinhaltet Gen4 Super Ion Air Knife und Netzteil Modell 7960 (115V oder 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — beinhalten Gen4 Super Ion Air Knife, Netzteil Modell 7960, Shim-Satz, Filterabscheider und Druckregler (mit Kupplung).
• Gen4 Deluxe Super Ion Air Knife Kits — beinhalten Gen4 Super Ion Air Knife, Netzteil Modell 7960, EFC, Universal Air Knife-Montagesystem, Shim-Satz, Filterabscheider und Druckregler (mit Kupplung).

Modelle / Artikelnummern nach Luftstromlänge
Luftstromlänge | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) : 112003 | 112103 | 112203 | 112203DX
6" (152 mm) : 112006 | 112106 | 112206 | 112206DX
9" (229 mm) : 112009 | 112109 | 112209 | 112209DX
12" (305 mm) : 112012 | 112112 | 112212 | 112212DX
18" (457 mm) : 112018 | 112118 | 112218 | 112218DX
24" (610 mm) : 112024 | 112124 | 112224 | 112224DX
30" (762 mm) : 112030 | 112130 | 112230 | 112230DX
36" (914 mm) : 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) : 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) : 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) : 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) : 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) : 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) : 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) : 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) : 1120108 | 1121108 | 1122108 | 1122108DX

Leistung (pro Fuß Länge)
Druck (PSIG / BAR) | Luftverbrauch (SCFM / SLPM) | Schalldruck (dBA) | Dissipiert 5kV (Sekunden) bei 6" (152 mm) Abstand vom Ziel
5 PSIG / 0.3 BAR : 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR : 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR : 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR : 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR : 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR : 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR : 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Spezifikationen

• Verfügbare Nennlängen: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 mm bis 2743 mm). Sonderlängen und unbegrenzte Systemlängen verfügbar (Werksoptionen nicht aufgeführt).
• Kabel: 5' Länge, gepanzert und elektromagnetisch abgeschirmt mit Erdung und montiertem Bajonettstecker.
• Netzteil: EXAIR Modell 7960 oder 7961 Gen4 (5 kV) erforderlich. Wählbare Eingangsspannung (115VAC oder 230VAC), modulares Netzkabel, beleuchteter Ein/Aus-Schalter und integrierte Vorsicherung.
• Druckluft: 1/4 NPT Anschlüsse an beiden Enden und an der Unterseite der Super Air Knife; mehrere Einlässe für längere Messer erforderlich (Installationskits für 24" und länger empfohlen).
• Elektrik: Für Betrieb mit 5 kVrms, 5 mA (max) Netzteil. Gen4 Ionisierleisten sind stoßfrei (weniger als 40 µA bei Kurzschluss). Nicht in der Nähe von brennbaren Materialien oder Gasen verwenden.
• Materialien: Metallteile — Aluminium; Kunststoffteile — UL 94 HB; Emitter — Edelstahl.
• Maximale Umgebungstemperatur: 165°F (74°C).

Funktionen / Technische Daten

• Produkttyp: Gen4® Deluxe Super Ion Air Knife™ Kit
• Enthält: Gen4 Super Ion Air Knife, Gen4-Netzteil (Modell 7960), Electronic Flow Control (EFC), Universal Air Knife-Montagesystem, Shim-Satz, Filterabscheider und Druckregler (mit Kupplung)
• Beispiel-SKU (36" Deluxe-Kit): 112236DX
• Performance: Luftverbrauch und Ionendissipationszeiten variieren mit der Versorgungsdruck (siehe Leistungstabelle oben)
• Maximale effektive Neutralisationsdistanz: bis zu 20 ft (6,1 m)
• Emitter-Material: Edelstahl
• Stromversorgung: erfordert Gen4-Netzteil (5 kV)
• Installation: 1/4 NPT Druckluftanschlüsse; mehrere Einlässe und Installationskits für Installationen ≥ 24" empfohlen
