Ionisierender Luftvorhang / Reinigung Model 112236PKI 36" Gen4 Super

zur StaubniederhaltungAbleitung statischer Ladungenfür die Papierindustrie

Übersicht

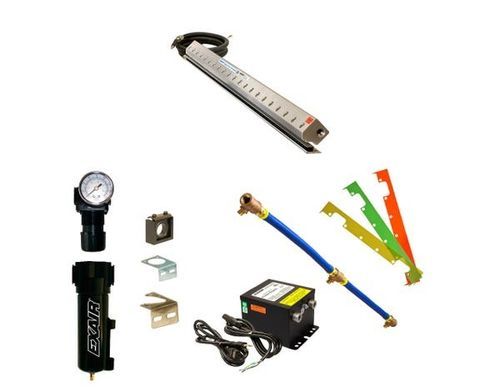

Das Gen4® Super Ion Air Knife™ Kit von EXAIR mit Anschluss‑Set enthält alle Rohre und Fittings werkseitig vormontiert, um die Endinstallation zu vereinfachen und eine gleichmäßige Leistung über die gesamte Länge des Air Knife sicherzustellen. Das Kit enthält ein Netzteil (115 VAC/230 VAC, 50/60 Hz), einen Shim‑Satz, Filterabscheider und einen Druckregler (mit Kupplung). Ein Super Ion Air Knife erzeugt einen gleichmäßigen, laminaren Luftstrom, sodass statikentfernende Ionen gleichmäßig über Kunststoffe, Bahnen, Platten und andere Produktoberflächen verteilt werden können, um Einreißen, Verblocken oder gefährliche Entladungen zu verhindern. Das laminare Luftblatt entfernt statische Aufladungen, Partikel, Staub und Schmutz von Oberflächen und verbessert so Produktionsgeschwindigkeit, Produktqualität und Oberflächenreinheit.

Anwendungen

• Reinigung von Bahnen (Web cleaning)
• Spritzgieß‑/Formmaschinen
• Schneide‑ und Trimmmaschinen
• Teilereinigung
• Staubentfernung vor dem Lackieren
• Schrumpfverpackungsanlagen
• Verpackungsreinigung
• Taschenöffnungs-/Füllvorgänge
• Druckmaschinen

Vorteile

• Bis zu 34 % Leistungssteigerung
• Robustes metallisches Panzerkabel und elektromagnetisch geschirmtes Kabel
• Integrierte Erdung erspart zusätzliche Erdungsverbindung
• Robuste Edelstahlanbindungen zum Netzteil
• Modulares Netzkabel erleichtert Anschlüsse und Verlegung
• Niedriger Luftverbrauch
• Gleichmäßiger Luftstrom über die gesamte Länge
• Leiser Betrieb
• Wirksam bis zu 20 feet (6,1 m)
• Stoßfrei, nicht radioaktiv
• Kompakt, robust, einfach zu installieren
• Unbegrenzte Systemlängen mit unterbrochungsfreiem Luftstrom
• Wartungsarm
• Variable Kraft und Durchfluss

Gen4 Super Ion Air Knife Modelle

• Gen4 Super Ion Air Knife – umfasst das Super Air Knife und die Gen4 Ionizing Bar Baugruppe.
• Gen4 Super Ion Air Knife Systems – umfassen ein Gen4 Super Ion Air Knife und das Netzteil Modell 7960 Gen4 (115V, 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits – umfassen ein Gen4 Super Ion Air Knife, das Netzteil Modell 7960 Gen4, Shim‑Satz, Filterabscheider und Druckregler (mit Kupplung).
• Gen4 Deluxe Super Ion Air Knife Kits – umfassen ein Gen4 Super Ion Air Knife, Netzteil Modell 7960 Gen4, EFC, Universal Air Knife Montagesystem, Shim‑Satz, Filterabscheider und Druckregler (mit Kupplung).

Modell / Längenreferenz (Auswahl)
Luftstromlänge vs. Beispiel‑Artikelnummern:
3" (76 mm) - Gen4: 112003 | Systems: 112103 | Kit: 112203 | Deluxe Kit: 112203DX
6" (152 mm) - Gen4: 112006 | Systems: 112106 | Kit: 112206 | Deluxe Kit: 112206DX
9" (229 mm) - Gen4: 112009 | Systems: 112109 | Kit: 112209 | Deluxe Kit: 112209DX
12" (305 mm) - Gen4: 112012 | Systems: 112112 | Kit: 112212 | Deluxe Kit: 112212DX
18" (457 mm) - Gen4: 112018 | Systems: 112118 | Kit: 112218 | Deluxe Kit: 112218DX
24" (610 mm) - Gen4: 112024 | Systems: 112124 | Kit: 112224 | Deluxe Kit: 112224DX
30" (762 mm) - Gen4: 112030 | Systems: 112130 | Kit: 112230 | Deluxe Kit: 112230DX
36" (914 mm) - Gen4: 112036 | Systems: 112136 | Kit: 112236 | Deluxe Kit: 112236DX
... bis zu 108" (2743 mm) - vollständige Modellliste für alle Längen beachten

Zubehör (inklusive oder verfügbar)

• Netzteile (Modell 7960 mit zwei Ausgängen, Modell 7961 mit vier Ausgängen) — wählbar 115VAC/230VAC, modulares geschirmtes Kabel, integrierte Hauptsicherung, beleuchteter Schalter.
• Universal Air Knife Montagesystem — Edelstahlhalterung und Gelenk für präzise Positionierung; Befestigungsdetails und empfohlene Stückzahlen nach Messerlänge.
• Air Knife Plumbing Kits — passende Schläuche/Rohre und Fittings, Druckmesser (bei Aluminiummessern ab 24"), Nitril/PVC‑Schlauch und Messingfittings.
• Kupplungsplatten‑Kits — verbinden zwei Super Air Knives für Längen über den Standardgrößen; enthält starre Platten und Edelstahlschrauben.
• Air Knife Shim‑Sätze — Shims zur Einstellung des Austrittsspalts und zur Anpassung von Kraft/Durchfluss (in verschiedenen Stärken geliefert/verfügbar).

Technische Daten / Spezifikationen

• Verfügbare Längen: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 bis 2743 mm). Sonder- und unbegrenzte Systemlängen bis zu 118" (3 m) angegeben.
• Kabel: 5' langes, panzer‑ und elektromagnetisch geschirmtes Kabel mit Erdung und vormontiertem Bajonettstecker enthalten.
• Netzteil: EXAIR Modell 7960 oder 7961 Gen4 Power Supply (5 kV) erforderlich; modulares 6' (1,83 m) Netzkabel; (2) oder (4) HV‑Ausgänge; wählbare Eingangsspannung 115VAC/230VAC.
• Druckluft: 1/4 NPT Anschlüsse an beiden Enden und an der Unterseite der Super Air Knife; für Messer ≥ 24" werden Plumbing Kits empfohlen (mehrere Einlässe).
• Elektrisch: Für Betrieb mit 5 kVrms, 5 mA (max) Netzteil. Gen4 Ionisierleisten sind stoßfrei (weniger als 40 µA kurzgeschlossen). Nicht in der Nähe von brennbaren Materialien oder Gasen verwenden.
• Konstruktionsmaterialien: Metallteile — Aluminium; Kunststoffteile — UL klassifiziert 94 HB; Emitter — Edelstahl.
• Maximale Umgebungstemperatur: 165°F (74°C).
• Leistung (Beispiele pro Fuß / pro 305 mm Messerlänge):
  - Bei 5 PSIG (0,3 BAR): Luftverbrauch 3,7 SCFM (105 SLPM) pro Fuß; Schallpegel 39 dBA; dissipiert 5 kV in 0,40 s.
  - Bei 20 PSIG (1,4 BAR): Luftverbrauch 13,2 SCFM (372 SLPM) pro Fuß; Schallpegel 57 dBA; dissipiert 5 kV in 0,26 s.
  - Bei 100 PSIG (6,9 BAR): Luftverbrauch 42,0 SCFM (1.188 SLPM) pro Fuß; Schallpegel 72 dBA; dissipiert 5 kV in 0,18 s.
• Wirkungsbereich: Bis zu 20 feet (6,1 m) für Neutralisationseffektivität (laut Produktliteratur).
