Luftmesser-Kit / Ionisierung Model 8424DX Gen4® Deluxe Standard

Industriemit DruckreglerEdelstahl

Overview

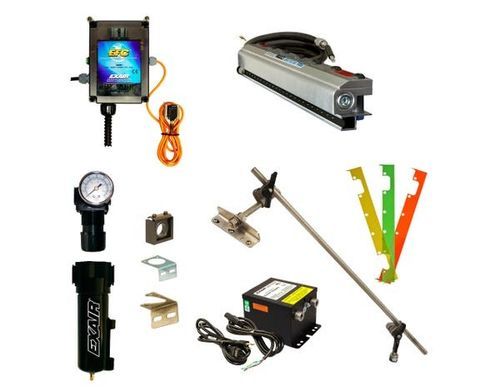

Das Gen4® Deluxe Standard Ion Air Knife™ Kit enthält alle Komponenten, die für eine optimierte elektrostatische Neutralisation mit einem Gen4 Standard Ion Air Knife™ erforderlich sind: Electronic Flow Control (EFC), universelle Montagehalterung, Netzteil, Shim-Satz, Filter-Abscheider und Druckregler. Das Standard Ion Air Knife™ nutzt eine Luftverstärkung von 30:1, um einen ionisierten Luftvorhang auf geladene Oberflächen zu liefern, geeignet für Kunststoffe, Bahnen und Platten. Im Vergleich zum Gen4 Super Ion Air Knife™ sind Luftverbrauch und Geräuschpegel höher, jedoch für viele Industrieanwendungen geeignet.

Advantages

• Verbesserte Ionisierungsleistung (≈30% gegenüber früheren Konstruktionen)
• Panzertes, elektromagnetisch abgeschirmtes Kabel für zuverlässige Signalübertragung
• Integrierte Erdung — keine zusätzliche Erdverbindung erforderlich
• Edelstahlanschlüsse zur Stromversorgung für erhöhte Haltbarkeit
• Reduzierter Luftverbrauch gegenüber älteren Luftmesserkonstruktionen
• 30:1 Luftverstärkung für gleichmäßigen Luftstrom
• Niedriger Betriebsgeräuschpegel
• Einsatzreichweite zur Neutralisation bis zu 20 ft (6,1 m)
• Schockfrei, nicht-radioaktiv
• Kompakte, robuste Bauweise und einfache Montage
• Unbegrenzte Systemlängen durch Kupplungsbleche
• Geringer Wartungsaufwand mit austauschbaren Emittern
• Variable Kraft und Durchfluss mittels Shim-Sätzen und EFC

Models
Die Gen4 Standard Ion Air Knives sind in vier Ausführungen erhältlich:

• Gen4 Standard Ion Air Knife™ — Standard Air Knife mit Gen4 Ionisierleisten-Baugruppe. (Netzteil nicht enthalten.)
• Gen4 Standard Ion Air Knife Systems — beinhaltet Gen4 Standard Ion Air Knife™ und Netzteil Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — beinhaltet Gen4 Standard Ion Air Knife™, Netzteil Model 7960 Gen4, Shim-Satz, Filter-Abscheider und Druckregler (mit Kupplung).
• Gen4 Deluxe Standard Ion Air Knife Kits — beinhaltet Gen4 Standard Ion Air Knife™, Netzteil Model 7960 Gen4, Electronic Flow Control (EFC), universelles Montage-System, Shim-Satz, Filter-Abscheider und Druckregler (mit Kupplung).

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
Versorgungsdruck (PSIG / BAR) vs Luftverbrauch (SCFM / SLPM) vs Schallpegel (dBA) vs Entlädt 5kV (Sekunden):
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 Sekunden
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 Sekunden
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 Sekunden
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 Sekunden
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 Sekunden
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 Sekunden
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 Sekunden

Accessories

• Netzteile — Model 7960 (2 Ausgänge) und Model 7961 (4 Ausgänge) für 115/230 VAC, 50/60 Hz; inklusive Netzkabel und Leucht-Schalter.
• Universelles Montage-System (Model 9060) — präzise Positionierung, Top- oder Bottom-Montage, bis zu 30" (762 mm) ausfahrbar; Edelstahlkonstruktion.
• Air Knife Plumbing Kits — versorgen längere Messer mit Druckluft an mehreren Einlässen; enthalten Schläuche/Rohre, Armaturen und Manometer, wo zutreffend.
• Kupplungsblech-Kits — verbinden mehrere Air Knives für kundenspezifische Systemlängen.
• Air Knife Shim-Sätze — justieren den Spalt zur Änderung von Kraft und Durchfluss (verschiedene Shim-Stärken enthalten).

Specifications

• Verfügbare Längen: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm). Sonder- und unbegrenzte Systemlängen verfügbar.
• Kabel: 5 ft (1.52 m) panzertes, elektromagnetisch geschirmtes Kabel im Lieferumfang enthalten.
• Netzteil: EXAIR Model 7960 oder 7961 erforderlich (5 kV). Netzteile enthalten ein 6 ft (1.83 m) Netzkabel und einen Leucht-Schalter.
• Druckluftanschluss: 1/4 NPT Anschlüsse an jedem Ende des Standard Air Knife™.
• Elektrisch: Zur Verwendung mit 5 kVrms, 5 mA (max) Netzteil.
• Elektrische Gefährdung: Gen4 Ionisierleisten sind schockfrei (weniger als 40 Mikroampere im Kurzschluss). Nicht in der Nähe von brennbaren Materialien oder Gasen verwenden.
• Materialien: Metallteile — Aluminium; Kunststoffteile — UL 94 HB; Emittoren — Edelstahl.
• Maximale Umgebungstemperatur: 165°F (74°C).
