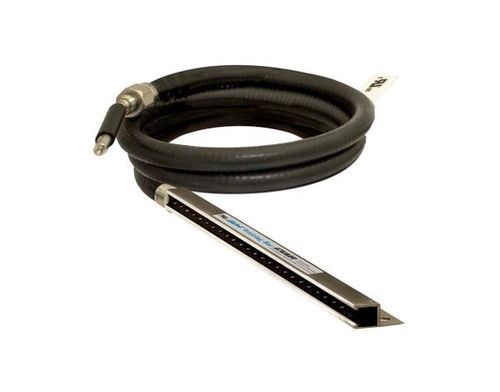

Ionisierstab Model 8036 Gen4®

Übersicht
Die Gen4® Ionizing Bar von EXAIR benötigt keine Druckluft und beseitigt statische Elektrizität auf Oberflächen bis zu 4" (102 mm) Abstand. Die elektrisch betriebene Gen4 ist kompakt, passt in beengte Maschinenbereiche, in denen Ladungen entstehen, und eignet sich für Oberflächen, die nicht durch Luftstrom gestört werden dürfen. Übliche Anwendungen sind Papier, Folie und Kunststoffe, die Staub anziehen, Risse oder Stauungen verursachen oder Entladungen am Personal hervorrufen.

Anwendung

• Etikettierung
• Taschenherstellung - Formen und Füllen
• Neutralisieren von Schrumpffolie
• Bogen- und Rollenoffset
• Verpackung
• Konvertiermaschinen
• Neutralisation beim Schlitzvorgang
• Textilien
• Siebdruck

Vorteile

• Deutlich bessere Leistung bei Positionierung in 2" (51 mm) oder näher zur Oberfläche
• Kann statische Ladung bis zu 4" (102 mm) reduzieren
• Metallummanteltes, elektromagnetisch geschirmtes Kabel
• Integrierter Erdleiter – kein zusätzlicher Erdanschluss erforderlich
• Edelstahlanschlüsse zur Stromversorgung
• Niedrige Betriebskosten
• Schnelle statische Entladung
• Kompakte Bauform für beengte Einbauverhältnisse
• Wirksam bis 4" (102 mm)
• Ohne Schockwirkung, nicht radioaktiv
• Für industrielle Umgebungen ausgelegt
• Einfache Montage mit Befestigungsflansch
• Geringer Wartungsaufwand
• Vollständig montiert geliefert

Zubehör
Netzteile: Modell 7960 (2 Ausgänge) und Modell 7961 (4 Ausgänge), spannungsumschaltbare Netzteile für 115/230 VAC, 50/60 Hz. Netzteile sind als UL-Komponenten für US- und kanadische Normen anerkannt und CE- sowie RoHS-konform. Das Modell 7905 Static Meter ermöglicht einhändige Messungen der statischen Aufladung und zeigt Oberflächenspannung und Polarität bis ±20 kV, gemessen in einem Zoll (25 mm), an.

Leistung
Gen4 Ionizing Bar Leistung
Abstand zur geladenen Oberfläche: 0.50" (13 mm) | 1" (25 mm) | 2" (51 mm) | 3" (76 mm) | 4" (102 mm)
Leitet 5 kV* (Sekunden) ab: 0.1 | 0.14 | 0.29 | 0.53 | 0.96
*Mehrere unterschiedliche Leistenlängen getestet (3" - 48").

Funktionsweise
Das elektromagnetisch geschirmte Versorgungskabel führt die 5 kVrms-Ausgangsspannung des Netzteils zu jedem kapazitiv gekoppelten Edelstahl-Emitter der Gen4 Ionizing Bar. Ein integrierter Erdleiter im Kabel bildet den Entladeweg von den Emittern zum Kanal der Leiste. Die Entladung an jedem Emitter lädt Moleküle der umgebenden Luft und erzeugt positive und negative Ionen. Negativ geladene Oberflächen ziehen positive Ionen an und umgekehrt, wodurch die Oberflächenladung neutralisiert wird. Die Spannung an jedem Emitter ist ausreichend, um die Luft zu ionisieren, ohne beim Berühren eines Emitters einen Schock zu erzeugen.

Technische Daten

• SKU: P8003
• Handelsname / Modell: Gen4® Ionizing Bar™
• Effektive Neutralisationsdistanz: bis zu 4" (102 mm); beste Leistung bei 2" (51 mm) oder näher
• Leistungsbeispiel (5 kV ableiten): 0,1 s bei 0.50" (13 mm); 0,96 s bei 4" (102 mm)
• Verfügbare Längen: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219, 1372, 1524, 1829, 2134, 2438, 2743 mm). Lager- und Sonderlängen bis 118" (3 m) verfügbar.
• Kabel: beinhaltet 5' (1,52 m) gepanzertes, elektromagnetisch geschirmtes Kabel mit steckbarem Anschluss
• Erforderliches Netzteil: EXAIR Modell 7960 oder 7961 (5 kV). Netzteile enthalten ein modulares 6' (1,83 m) Netzkabel, beleuchteten Netzschalter, integrierte Primärsicherung und (2) bzw. (4) Hochspannungsanschlüsse
• Elektrik: für Betrieb mit 5 kVrms, 5 Milliampere (max) Netzteil
• Elektrische Gefahr: Leisten sind schockfrei (weniger als 40 Mikroampere bei Kurzschluss). Nicht in der Nähe von brennbaren Materialien oder Gasen verwenden.
• Materialien: Metallteile - Aluminium; Kunststoffteile - UL geprüft 94 HB; Emitter - Edelstahl
• Maximale Umgebungstemperatur: 165°F (74°C)
