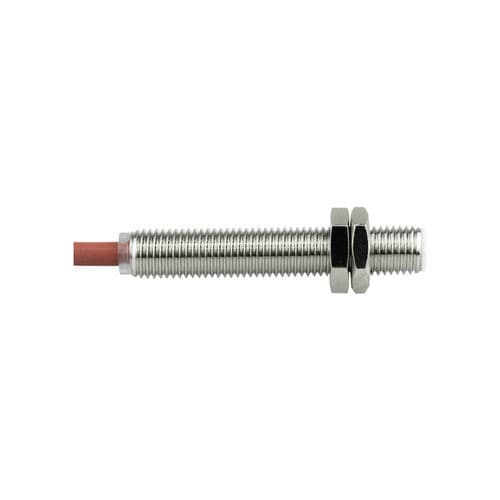

Induktiver Näherungssensor CL08-RN2DL1/HzylinderförmigM8mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M8
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Weitere Eigenschaften
- Hochtemperatur
- Messbereich
0,2 cm
(0,08 in)- Prozesstemperatur
Max: 120 °C
(248 °F)Min: 0 °C
(32 °F)
Beschreibung
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör
Merkmale / Spezifikationen
- Modell: CL08-RN2DL1/H
- Serie: CL08 Näherungssensoren
- Produkttyp: Hochtemperatur-Ausführung
- Schaltabstand: 2 mm
- Gehäuse: zylindrisch
- Messprinzip: induktiv
- Größe: M8
- Ausgang: DC 2-Leiter Normally Open (DC 2-Leiter NO)
Technische Daten
- Produkttyp: Hochtemperatur-Ausführung
- Schaltabstand: 2 mm
- Gehäuse: zylindrisch
- Messprinzip: induktiv
- Größe: M8
- Kabellänge: 2 m
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassbares Objekt: Metall
- Spezielle Anforderung: hochtemperaturbeständig
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
- Hysterese: < 10% des Schaltabstands
- Standardprüfkörper: Eisen 8 x 8 x 1 mm
- Temperaturdrift: innerhalb ±15% bezogen auf +23°C im Bereich 0~+120°C
- Materialien: Gehäuse Messing vernickelt; Messefläche PTFE; Kabel PVC
- Gewicht: 50 g
Mechanische / elektrische Parameter
- Ausgang: DC 2-Leiter NO
- Versorgungsspannung: DC 12~24 V
- Versorgungsart: DC 2-Leiter
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltkontakt
- Betriebsart: normalerweise offen
- Montage: nicht bündig
- Anzeige: gelbe Ausgangs-LED
- Restspannung: < 3 V (bei unpolarer Ausführung < 5 V) bei 100 mA Last, Kabellänge 2 m
- Spannungseinfluss: Schaltabstandsänderung < ±1% bei ±15% Versorgungsschwankung
- Laststrom: 100 mA (bei 2 m Kabel)
- Isolationswiderstand: > 50 MΩ (DC 500 V Megger) zwischen aktiven Teilen und Gehäuse
- Schaltvermögen: < 100 mA
- Leckstrom: < 0,8 mA
- Stoßfestigkeit: 500 m/s², X, Y, Z Richtungen je 3-mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Schwingfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm, X, Y, Z 2 h
- Gewicht: 50 g
Betriebsumgebung
- Betriebstemperatur: 0~120°C
Zubehör
- 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
Merkmale / Spezifikationen
- Modell: CL08-RN2DL1/H
- Serie: CL08 Näherungssensoren
- Schaltabstand: 2 mm
- Messprinzip: induktiv (zur Metallerkennung)
- Gehäuse/Montage: M8 zylindrisch, nicht bündig
- Ausgang/Versorgung: DC 2-Leiter Normally Open (DC 12~24 V, DC 2-Leiter NO)
- Kabel: konfektioniertes Kabel, Länge 2 m
- Ansprechverhalten: 500 Hz, 1 ms
- Schutz/Umgebung: IP67, Betriebstemperatur 0~120°C (Hochtemperatur-Ausführung)
- Materialien: Gehäuse Messing vernickelt; Messefläche PTFE; Kabel PVC
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
- Gewicht: 50 g
