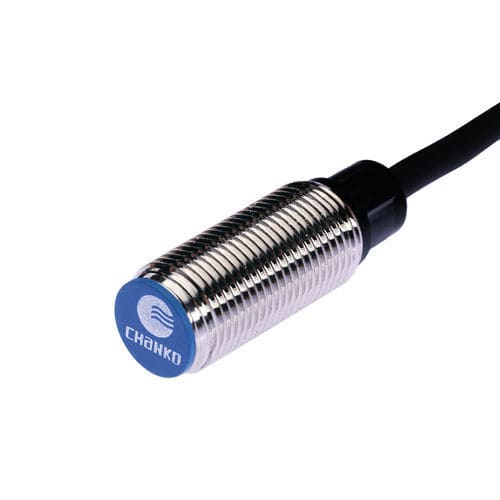

Induktiver Näherungssensor CL12-RF4DP2zylinderförmigM12PNP
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- PNP
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, Messing, PVC
- Anwendung
- Industrie
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 4 mm
(0,16 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Typische Anwendungen
- Serie: CL12 induktive Näherungssensoren
- Modell: CL12-RF4DP2
Hauptmerkmale
- Typ: induktiver Sensor mit erhöhter Reichweite
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch, M12
- Messprinzip: induktiv
- Ausgang: PNP, normalerweise geschlossen (NC)
Technische Daten
- Kabellänge: 2 m
- Erfassungsrichtung: frontal
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Erfassbare Objekte: Metall
- Hysterese: <= 10% des Schaltabstands
- Referenzziel: Eisen 12 × 12 × 1 mm
- Temperaturdrift: ±10% im Bereich -25 bis +70 °C (Bezugswert +23 °C)
- Materialien: Gehäuse – vernickeltes Messing; Erfassungsfläche – hitzebeständiges ABS; Kabel – PVC
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
Mechanische / elektrische Parameter
- Versorgungsspannung: DC 12–24 V
- Anschluss: 3-Leiter DC
- Schutzart: IP67
- Verbindung: vergossenes Kabel
- Signaltyp: Schaltgröße
- Schaltmodus: normalerweise geschlossen
- Montage: bündig / einbaufähig
- Stromaufnahme: <= 13 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Schaltabstandsänderung ≤ ±1% bei ±15% Versorgungsspannung
- Laststrom: <= 200 mA
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3 Stöße pro Achse (X, Y, Z)
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h pro Achse
- Prüfspannung: AC 1000 V 50/60 Hz, 1 min
- Gewicht: ca. 67 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
Typische Anwendungen
- Metallerkennung, Positions- und Anwesenheitsüberwachung in der industriellen Automatisierung und Montagelinien
