Induktiver Näherungssensor CL05-RF1DN1
zylinderförmigM5PNP

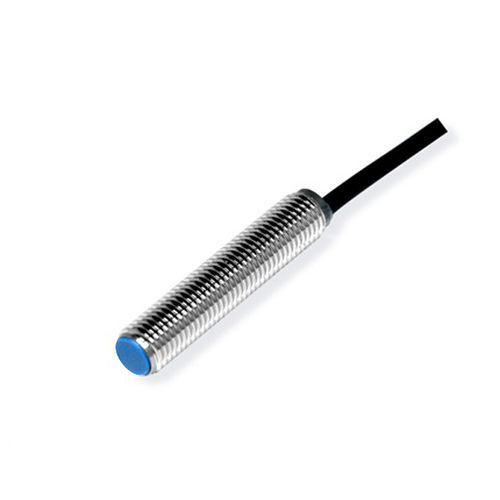

Induktiver Näherungssensor - CL05-RF1DN1 - CHANKO SENSOR - zylinderförmig / M5 / PNP
Induktiver Näherungssensor - CL05-RF1DN1 - CHANKO SENSOR - zylinderförmig / M5 / PNP
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M5
Ausgangssignal
PNP
Versorgungsspannung
DC, 24 VDC, 12 VDC
Installierung
bündig
Material
Kunststoff, Messing, PVC
Schutzart
IP67
Weitere Eigenschaften
3-Kabel, kompakt
Messbereich

Min: 0 mm
(0 in)

Max: 1 mm
(0,04 in)

Prozesstemperatur

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Beschreibung

Produkt
  • Modell: CL05-RF1DP2
  • Serie: CL05 Näherungssensoren


Hauptmerkmale
  • Produkttyp: ultrakompakt
  • Schaltabstand: 1 mm
  • Gehäuseform: zylindrisch, M5
  • Messprinzip: induktiv
  • Ausgang: PNP normalerweise geschlossen (NC)
  • Kabellänge: 2 m (vergossenes Kabel)
  • Erfassungsrichtung: vorne
  • Schaltfrequenz: 500 Hz
  • Ansprechzeit: 1 ms
  • Detektierbares Objekt: Metall (Prüfstück: Fe 5×5×1 mm)
  • Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung


Mechanische / elektrische Daten
  • Ausgangsart: PNP NC
  • Versorgungsspannung: DC 12–24 V
  • Versorgung: 3-Leiter DC
  • Schutzart: IP67
  • Anschluss: vergossenes Kabel
  • Signaltyp: Schaltsignal
  • Betriebsart: normalerweise geschlossen
  • Montageart: bündig (eingebaut)
  • Stromaufnahme: < 13 mA
  • Anzeige: rote Ausgangs-LED
  • Schutzschaltungen: Kurzschluss- und Überspannungsschutz
  • Spannungseinfluss: innerhalb ±15% Versorgung, Schaltabstandsänderung ≤ ±1%
  • Laststrom: < 200 mA
  • Isolationswiderstand: > 50 MΩ (DC 500 V)
  • Stoßfestigkeit: 500 m/s², 3 Stöße in X, Y, Z
  • Durchschlagsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
  • Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h in X, Y, Z
  • Gewicht: 21 g


Einsatzumgebung
  • Betriebstemperatur: -25 bis 70 °C
  • Temperaturdrift: ±10% im Bereich -25 bis +70 °C bezogen auf +23 °C


Materialien
  • Gehäuse: vernickeltes Messing
  • Erfassungsfläche: hitzebeständiges ABS
  • Kabel: PVC


Technische Spezifikationen
  • Modell: CL05-RF1DP2
  • Produkttyp: ultrakompakt
  • Prinzip: induktiv
  • Schaltabstand: 1 mm
  • Versorgungsspannung: DC 12–24 V
  • Ausgang: PNP NC
  • Schutzart: IP67
  • Kabellänge: 2 m
  • Ansprechzeit: 1 ms (500 Hz)
  • Materialien: Gehäuse - vernickeltes Messing; Erfassungsfläche - hitzebeständiges ABS; Kabel - PVC
