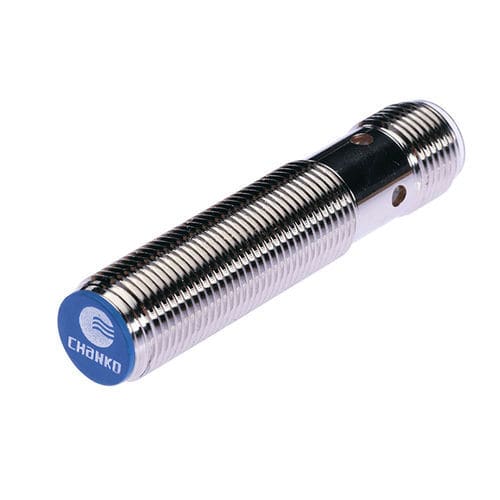

Induktiver Näherungssensor CL12-RF4DN1-AzylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, NPN
- Stromverbindung
- M12-Steckverbinder
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Max: 4 mm
(0,16 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Empfohlene Anwendungen
Eigenschaften / Technische Zusammenfassung
- CL12-RF4DN1-A — Näherungssensor der Serie CL12
Übersicht
- Typ: erweiterte Reichweite
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch
- Messprinzip: induktiv
- Gewindegröße: M12
- Ausgang: NPN normalerweise offen (NPN NO)
Technische Daten
- Kabellänge: 0,5 m
- Erfassungsrichtung: frontal
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Erfassbare Objekte: metallische Objekte
- Hysterese: < 10 % des Schaltabstands
- Standardziel: Eisen 12×12×1 mm
- Temperaturdrift: Abweichung ≤ ±10 % des Schaltabstands im Bereich -25 °C bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse - vernickelter Messing; Messfläche - wärmebeständiges ABS; Kabel - PVC
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
Mechanische / elektrische Parameter
- Versorgungsspannung: DC 12–24 V
- Anschluss: 3-Leiter DC
- Schutzart: IP67
- Steckverbindung: Steckertyp
- Signaltyp: Schaltsignal
- Schaltmodus: normalerweise offen
- Montage: eingesenkt (einbau- / bündigmontage)
- Stromaufnahme: ≤13 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: innerhalb ±15% der Nennspannung → Schaltabstandänderung ≤ ±1%
- Laststrom: ≤200 mA
- Isolationswiderstand: ≥50 MΩ (DC500V Megger, Messkreis zur Gehäuse)
- Stoßfestigkeit: 500 m/s², 3 Stöße in X, Y, Z jeweils
- Prüfspannung: AC 1000 V 50/60 Hz 1 min (Messkreis zur Gehäuse)
- Schwingfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z jeweils 2 h
Empfohlene Anwendungen
- 3C-Elektronikindustrie
- Automatisierte Parksystems
- Logistik und Lagerhaltung
Eigenschaften / Technische Zusammenfassung
- Modell: CL12-RF4DN1-A
- Serie: CL12 Näherungssensor-Serie
- Schaltabstand: 4 mm
- Gewindegröße: M12, zylindrisch
- Ausgang: NPN normalerweise offen
- Versorgung: DC 12–24 V, 3-Leiter DC
- Schutzart: IP67
- Schaltfrequenz / Ansprechzeit: 1000 Hz / 500 μs
- Kabellänge: 0,5 m
- Materialien: vernickelter Messingkörper, wärmebeständiges ABS (Messfläche), PVC-Kabel
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR

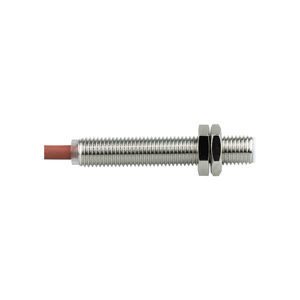

Enhanced Distance Type
