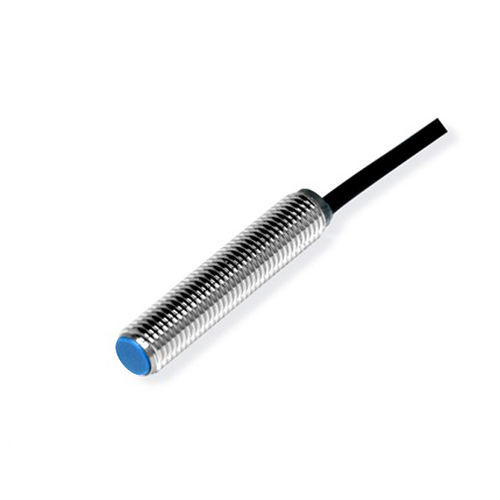

Induktiver Näherungssensor CL05-RF1.2DN1
zylinderförmigM5mit Halbleiter-Ausgang

Induktiver Näherungssensor - CL05-RF1.2DN1 - CHANKO SENSOR - zylinderförmig / M5 / mit Halbleiter-Ausgang
Induktiver Näherungssensor - CL05-RF1.2DN1 - CHANKO SENSOR - zylinderförmig / M5 / mit Halbleiter-Ausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M5
Ausgangssignal
mit Schaltfunktion, NPN, mit Halbleiter-Ausgang
Versorgungsspannung
DC, 24 VDC, 12 VDC
Installierung
bündig
Material
Kunststoff, Messing, PVC
Schutzart
IP67
Weitere Eigenschaften
kontaktlos, 3-Kabel, kompakt
Messbereich

Min: 0 mm
(0 in)

Max: 1 mm
(0,04 in)

Prozesstemperatur

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Beschreibung

Übersicht
  • Produktserie: CL05 Serie Näherungssensoren
  • Modell: CL05-RF1DN1
  • Typ: Ultrakompakt
  • Schaltabstand: 1 mm
  • Gehäuseform: Zylindrisch
  • Erfassungsprinzip: Induktiv
  • Gewinde/Größe: M5
  • Ausgang: NPN NO


Technische Daten
  • Kabellänge: 2 m
  • Erfassungsrichtung: Vorne
  • Schaltfrequenz: 500 Hz
  • Ansprechzeit: 1 ms
  • Erfassbare Objekte: Metallische Objekte
  • Zubehör: 2 Muttern, 1 Zahnunterlegscheibe, Prüfzeugnis
  • Hysterese: ≤10% des Schaltabstands
  • Standardprüfobjekt: Eisen 5×5×1 mm
  • Temperaturdrift: ±10% im Bereich -25~+70 °C (Referenz +23 °C)
  • Materialien: Gehäuse vernickeltes Messing; Messfläche wärmebeständiges ABS; Kabel PVC


Mechanische / elektrische Daten
  • Ausgangsart: NPN NO
  • Versorgungsspannung: DC 12~24 V
  • Verdrahtung: 3-polig DC
  • Schutzart: IP67
  • Anschluss: Vergossenes Kabel
  • Signaltyp: Schaltsignal
  • Betriebsart: Normalerweise offen (NO)
  • Montage: Einbau / bündige Montage
  • Stromaufnahme: <13 mA
  • Anzeige: Rote Ausgangs-LED
  • Schutzfunktionen: Kurzschlussschutz, Überspannungsschutz
  • Spannungseinfluss: Innerhalb ±15% der Nennspannung, Schaltabstandsänderung ≤±1%
  • Laststrom: ≤200 mA
  • Isolationswiderstand: ≥50 MΩ (DC 500 V) zwischen aktiven Teilen und Gehäuse
  • Schockfestigkeit: 500 m/s² in X/Y/Z, 3-mal
  • Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
  • Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h
  • Gewicht: 21 g


Betriebsumgebung
  • Betriebstemperatur: -25~70 °C


Hauptmerkmale
  • Modell: CL05-RF1DN1
  • Schaltabstand: 1 mm
  • Prinzip: Induktiv (für metallische Ziele)
  • Form/Größe: M5 zylindrisch, Einbau
  • Ausgang: NPN normalerweise offen (NO), Schaltausgang
  • Versorgung: DC 12~24 V, 3-polig DC, Stromaufnahme <13 mA
  • Schutzart: IP67
  • Kabel: Vergossenes Kabel, Länge 2 m
  • Betriebstemperaturbereich: -25~70 °C
  • Gewicht: 21 g
