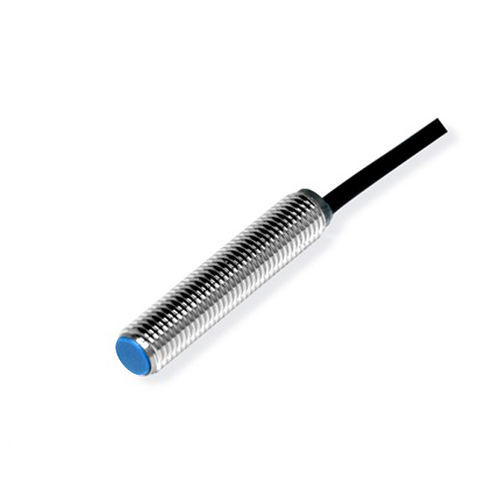

Induktiver Näherungssensor CL05-RF1.5DN1zylinderförmigM5mit Halbleiter-Ausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M5
- Ausgangssignal
- mit Schaltfunktion, NPN, mit Halbleiter-Ausgang
- Installierung
- bündig
- Material
- Kunststoff, Messing, PVC
- Schutzart
- IP67
- Anwendung
- Industrie
- Weitere Eigenschaften
- 3-Kabel, kompakt
- Messbereich
Min: 0 mm
(0 in)Max: 1,5 mm
(0,06 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör & Hinweise
- Produkttyp: ultrakompakter induktiver Näherungssensor
- Schaltabstand: 1,5 mm
- Gehäuse: zylindrisch, M5
- Messprinzip: induktiv
- Ausgang: NPN, normalerweise geöffnet (NO)
- Kabellänge: 2 m
Technische Daten
- Modell: CL05-RF1.5DN1 (CL05 Serie)
- Standardziel: Eisen 5 × 5 × 1 mm
- Toleranz / Hysterese: unter 10 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassungsrichtung: frontal
- Erfassbare Objekte: Metall
- Materialien: Gehäuse Messing, vernickelt; Messfläche wärmebeständiges ABS; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-Draht DC
- Schutzart: IP67
- Anschluss: vormontiertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise geöffnet
- Montage: einbaubar
- Stromaufnahme: < 13 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungsbeeinflussung: ±1 % Schaltabstandsänderung bei ±15 % Versorgungsspannung
- Max. Laststrom: < 200 mA
- Isolationswiderstand: > 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3x je Achse X/Y/Z
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelauslenkung 1,5 mm, 2 h je Achse X/Y/Z
- Gewicht: 21 g
Betriebsumgebung
- Betriebstemperaturbereich: -25 bis +70 °C
Zubehör & Hinweise
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- Typische Anwendung: Erkennung metallischer Objekte in beengten Einbausituationen
