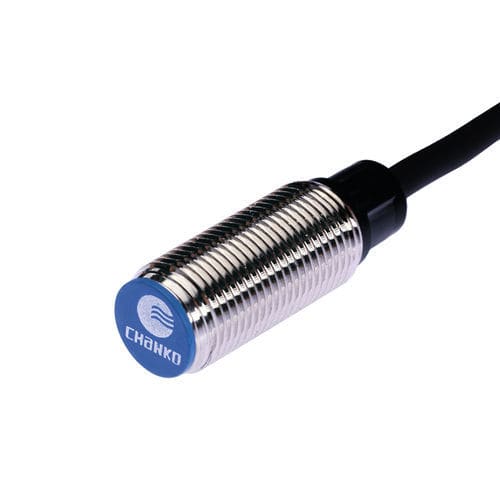

Induktiver Näherungssensor CL12-RF4DN1zylinderförmigM12digital
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- digital, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, Messing, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
Max: 4 mm
(0,16 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produkt
Technische Daten
Mechanische/elektrische Parameter
Betriebsumgebung
Wesentliche Daten
- Typ: Induktiver Näherungssensor mit verlängerter Reichweite
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch (M12)
- Messprinzip: induktiv
- Ausgang: NPN, normalerweise offen (NO)
Technische Daten
- Schaltabstand: 4 mm
- Bauform: zylindrisch, M12
- Kabellänge: 2 m
- Erfassungsrichtung: frontal
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Erfassbares Ziel: Metall
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
- Hysterese: <10 % des Schaltabstands
- Standardziel: Eisen 12 × 12 × 1 mm
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse vernickeltes Messing; Messfläche wärmebeständiges ABS; Kabel PVC
Mechanische/elektrische Parameter
- Ausgang: NPN, normalerweise offen (NO)
- Versorgungsspannung: DC 12–24 V
- Versorgung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltkontakt
- Betriebsart: normalerweise offen
- Montage: bündig/Einbau
- Stromaufnahme: <13 mA
- Anzeige: rote Ausgangs-LED
- Schutz: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: ±15 % Versorgung -> Abstandänderung ≤ ±1 %
- Max. Belastungsstrom: <200 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s² X/Y/Z 3 mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min (aktive Teile vs. Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 67 g
Betriebsumgebung
- Temperaturbereich: -25 bis +70 °C
Wesentliche Daten
- Modell: CL12-RF4DN1
- Schaltabstand: 4 mm
- Abmessungen: M12, Kabel 2 m
- Prinzip: induktiv, Ziel: Metall
- Ausgang: NPN NO, Schaltsignal
- Versorgung: DC 12–24 V, Stromaufnahme <13 mA, Last <200 mA
- Schutzart: IP67
- Frequenz: 1000 Hz, Ansprechzeit: 500 μs
- Materialien: vernickeltes Messinggehäuse; ABS Messfläche; PVC Kabel
- Montage: Einbau; Anzeige: rote LED
- Schutzfunktionen: Kurzschluss- und Überspannungsschutz
