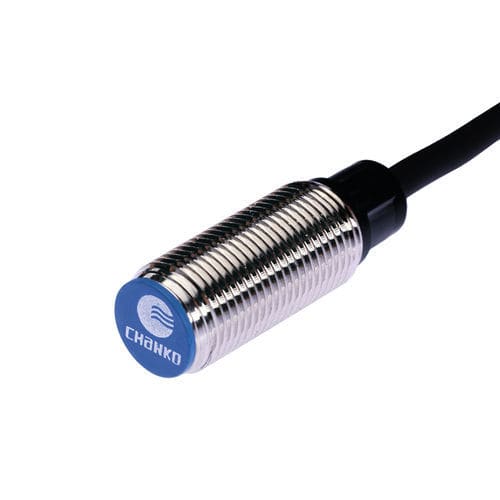

Induktiver Näherungssensor CL12-RF4DP1zylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- PNP, mit Schaltfunktion
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 4 mm
(0,16 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Anwendungsumgebung
Serie / technische Merkmale
- Produkttyp: vergrößerter Erfassungsbereich
- Erfassungsabstand: 4 mm
- Gehäuseform: zylindrisch
- Erfassungsprinzip: induktiv
- Gewindegröße: M12
- Ausgangsart: PNP NO
Technische Daten
- Kabellänge: 2 m
- Erfassungsrichtung: vorne
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Erfassbare Objekte: metallische Teile
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfzertifikat
- Hysterese: unter 10% des Erfassungsabstands
- Standardziel: Fe 12×12×1 mm
- Temperaturdrift: innerhalb ±10% im Bereich -25 ~ +70 °C bezogen auf +23 °C
- Materialien: Gehäuse vernickeltes Messing; Messfläche wärmebeständiges ABS; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: PNP NO
- Versorgungsspannung: DC 12 ~ 24 V
- Versorgungsart: DC Dreileiter
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltgröße
- Schaltmodus: normalerweise offen
- Montageart: bündig (einbau)
- Stromaufnahme: unter 13 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Erfassungsänderung innerhalb ±1% bei ±15% Versorgungsschwankung
- Laststrom: unter 200 mA
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s in X, Y, Z, je 3-mal
- Durchschlagsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen Ladeteilen und Gehäuse
- Vibrationsfestigkeit: 10 ~ 55 Hz Doppelschwingweite 1,5 mm in X, Y, Z für 2 h
- Gewicht: ca. 67 g
Anwendungsumgebung
- Betriebstemperatur: -25 ~ 70 °C
Serie / technische Merkmale
- Serie: CL12 series
- Modell: CL12-RF4DP1
- Erfassungsabstand: 4 mm
- Gewindegröße: M12
- Ausgang: PNP NO
- Versorgung: DC 12 ~ 24 V, DC Dreileiter
- Schutzart: IP67
- Kabellänge: 2 m (konfektioniertes Kabel)
- Ansprechfrequenz / -zeit: 1000 Hz / 500 μs
- Materialien: vernickeltes Messinggehäuse, wärmebeständige ABS-Messfläche, PVC-Kabel
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfzertifikat
