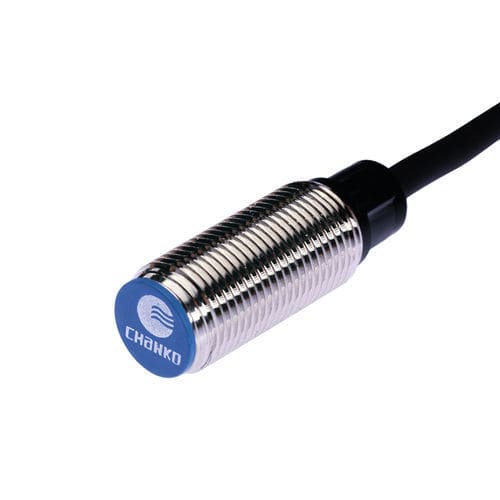

Induktiver Näherungssensor CL12-RF4DN2zylinderförmigM12NPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- NPN
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, Messing
- Schutzart
- IP67
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 4 mm
(0,16 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Elektrische und mechanische Daten
Betriebsumgebung
Anwendungen
Bestellinformationen
- Typ: Induktiver Näherungssensor mit erhöhter Reichweite
- Modell: CL12-RF4DN2
- Schaltabstand: 4 mm
- Gehäuse: M12 Messing, vernickelt; Sensorkante: wärmebeständiges ABS; Kabel: PVC
- Messprinzip: Induktiv (metallische Ziele)
- Ausgang: NPN, normalerweise geschlossen (NC)
- Kabellänge: 2 m (vormontiertes Kabel)
- Schutzart: IP67
- Ansprechfrequenz: 1000 Hz; Ansprechzeit: 500 μs
- Normziel: Fe 12×12×1 mm
- Zubehör: 2 Muttern, 1 Zahn-Scheibe, Prüfbescheinigung
Elektrische und mechanische Daten
- Versorgungsspannung: DC 12–24 V; dreidrahtig DC
- Stromaufnahme: ≤13 mA
- Laststrom: ≤200 mA
- Signaltyp: Schaltausgang; Betriebsart: normalerweise geschlossen
- Montage: bündig/eingelassen
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min (zwischen aktiven Teilen und Gehäuse)
- Stoßfestigkeit: 500 m/s², X/Y/Z, 3-mal
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z, 2 h
- Spannungseinfluss: bei ±15% Versorgungsschwankung, Schaltabstandsänderung ≤±1%
- Hysterese: <10% des Schaltabstands
- Gewicht: ca. 67 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
- Temperaturdrift: ±10% im Bereich -25 bis +70 °C bezogen auf +23 °C
Anwendungen
- Metallerkennung und Positionsüberwachung in der Industrieautomation
- Fördertechnik, Montagelinien, Verpackung, Werkzeugmaschinen, Robotik
- Geeignet für eingelassene M12-Installationen mit IP67-Schutz
Bestellinformationen
- Modell: CL12-RF4DN2
- Serie: CL12 Näherungssensor-Serie
