Signalverstärker 9243

StromSpannungMess

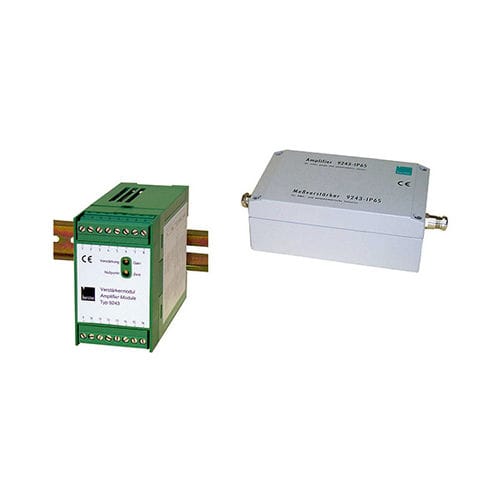

Das Verstärkermodul Typ 9243 wird überall dort eingesetzt, wo Messsignale von DMS-, potentiometrischen oder DC/DCSensoren in Normsignale gewandelt werden müssen. Durch die einfache Montage auf üblichen DIN-Tragschienen ist die Platzierung des Messverstärkers direkt vor Ort, in der Nähe des Sensors, problemlos möglich. Für besonders raue Umgebungen ist eine IP65-Version erhältlich. Der breite Hilfsenergiebereich und die Wahl zwischen AC oder DC ermöglicht den Betrieb an gängigen Schaltschrankversorgungen. Für Kalibrierzwecke steht eine hochgenaue interne Referenzspannungsquelle zur Verfügung. Über zwei separate Klemmen kann außerdem ein Kalibriershunt angeschlossen werden. Damit wird das gezielte Verstimmen eines DMS-Sensors zur Kalibrierung oder nur zur Kontrolle der Messkette möglich. Ein hochgenauer Präzisionsverstärker übernimmt die Verstärkung des Sensorsignals. Der notwendige Verstärkungsfaktor wird über DIP-Schalter grob und mittels Potentiometer fein abgeglichen. Strom- und Spannungsausgänge sind gleichzeitig verfügbar. Die Sensorspeisung wird vom Verstärkermodul mit übernommen, so dass dafür keine zusätzliche Spannungsquelle erforderlich ist. Sie ist in den Stufen 2,5 V, 5 V, 10 V ebenfalls über DIP-Schalter einstellbar. Der maximale Speisestrom von 35 mA ermöglicht, z.B. zur Messgrößenaddition, den parallelen Anschluss mehrerer DMS gleichzeitig. • - FEATURES o - Messfehler < 0,05 % v.E. o - Ausgänge ± 5 V, ±10 V und 0 (4) ... 20 mA o - 6-Leitertechnik o - Potentialtrennung o - Grenzfrequenz 1 kHz, Option 4 kHz o - Konfigurierung über DIP-Schalter o - Einfache Montage auf DIN-Trageschiene
