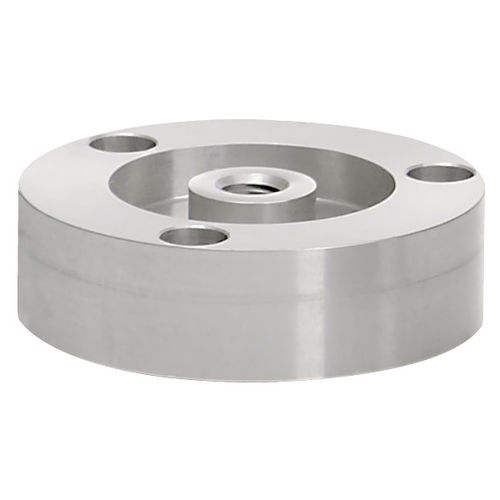

Wägezelle / Zug- und Druckkraft 8523
KnopfkompaktAluminium

Wägezelle / Zug- und Druckkraft
Wägezelle / Zug- und Druckkraft
Wägezelle / Zug- und Druckkraft
Wägezelle / Zug- und Druckkraft
Wägezelle / Zug- und Druckkraft
Wägezelle / Zug- und Druckkraft
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Zug- und Druckkraft
Aufbau
Knopf
Weitere Eigenschaften
kompakt, Aluminium, universell, IP66, Dehnungsmessstreifen
Kraft

Max: 5.000 N

Min: 20 N

Beschreibung

Zug-Druckkraftsensor Kompakt, robust, einfache Handhabung, für statische und dynamische Messungen, hochfestes Aluminium, sehr preiswert Features •Messbereiche von 0 ... 20 N bis 0 ... 5 kN •Verkippungsfreie Montage durch Schneidauflagen •Sehr gutes Preis-Leistungs-Verhältnis •Einfache Montage •burster TEDS optional erhältlich Beschreibung Die Zug-Druckkraftsensoren aus der Serie 8523 sind für ein breites Anwendungsspektrum geeignet. Die Sensoren spielen Ihre Vorteile unter anderem durch drei Schneidauflagen aus, durch welche eine verkippungsfreie Montage möglich ist. So ausgestattet, können auch bei nicht optimaler Anlagenoberfläche sehr gute Messergebnisse erreicht werden. Die zu messende Kraft wird in Zug- oder Druckrichtung in das zentrische Innengewinde eingeleitet. Mittels Krafteinleitknöpfen aus unserem Zubehörprogramm können reine Druckkräfte ohne aufwändige mechanische Integration des Sensors gemessen werden. Unter Zuhilfenahme der optionalen Lastzentrierplatte lassen sich auch Zugkräfte in Gestängen oder Ketten sehr einfach aufnehmen. Im Sensor befindet sich eine Biegemembran, auf welcher Dehnungsmessstreifen (DMS) appliziert, und als Wheatstonesche Vollbrücke verschaltet werden. Wird der Sensor mit einer Zug- oder Druckkraft belastet, ändert sich der ohmsche Widerstand der Messbrücke und verstimmt das Ausgangssignal proportional zur gemessenen Kraft in mV/V.
