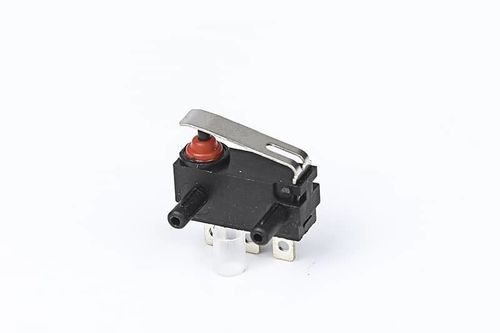

Einpoliger Mikroschalter FSK-20-001ULCQCC-US UL
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anzahl der Pole
- einpolig
- Schutzart
- UL
- Normen
- ENEC, CQC, C-US UL
- Einbauart
- Leiterplatten, PCB
- Weitere Eigenschaften
- Schnapp, Subminiatur
- Primärstrom
Max: 3 A
Min: 0,1 A
- Spannung
Max: 250 V
Min: 12 V
- Betriebstemperatur
Max: 105 °C
(221 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Technische Eigenschaften des Schalters
Technische Spezifikationen
- Modell: FSK-20-001
- Stromoptionen: 0,1A, 3A
- Spannungen: AC 125V / 250V, DC 12V / 24V
- Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC
Technische Eigenschaften des Schalters
- Elektrische Nennleistung — 0,1A @ 250VAC (andere Option: 3A)
- Betätigungskraft — 1,0–2,5 N
- Kontaktwiderstand — ≤300 mΩ
- Isolationswiderstand — ≥100 MΩ (gemessen bei 500 VDC)
- Durchschlagspannung — 500 V zwischen nicht verbundenen Anschlüssen; 1500 V zwischen Anschlüssen und Metallgehäuse
- Elektrische Lebensdauer — ≥50.000 Zyklen
- Mechanische Lebensdauer — ≥100.000 Zyklen
- Betriebstemperatur — -25 bis 105 °C
- Betriebsfrequenz — elektrisch: 15 Zyklen; mechanisch: 60 Zyklen
- Vibrationsfestigkeit — Frequenz 10–55 Hz; Amplitude 1,5 mm; drei Richtungen
- Lötfähigkeit — >80 % des eingetauchten Teils bedeckt; empfohlenes Löten: 235 ±5 °C (Eintauchen 2–3 s)
- Lötwärmebeständigkeit — Eintauchlöten: 260 ±5 °C (5 ±1 s); manuelles Löten: 300 ±5 °C (2–3 s)
- Prüfbedingungen — Umgebungstemperatur 20 ±5 °C; relative Luftfeuchte 65 ±5 %; Luftdruck 86–106 kPa
Technische Spezifikationen
- Modellbezeichnung: FSK-20-001
- Elektrische Nennleistung: 0,1A @ 250VAC (alternative 3A-Option)
- Betätigungskraft: 1,0–2,5 N
- Kontaktwiderstand: ≤300 mΩ
- Isolationswiderstand: ≥100 MΩ (500 VDC)
- Durchschlagspannung: 500 V zwischen nicht verbundenen Anschlüssen; 1500 V zwischen Anschlüssen und Metallgehäuse
- Elektrische Lebensdauer: ≥50.000 Zyklen
- Mechanische Lebensdauer: ≥100.000 Zyklen
- Betriebstemperaturbereich: -25 bis 105 °C
- Betriebsfrequenz: elektrisch 15 Zyklen; mechanisch 60 Zyklen
- Vibrationsfestigkeit: 10–55 Hz, Amplitude 1,5 mm
- Lötfähigkeit: >80 % Abdeckung; empfohlenes Eintauchen: 235 ±5 °C für 2–3 s
- Lötwärmebeständigkeit: Eintauchen 260 ±5 °C (5 ±1 s); manuell 300 ±5 °C (2–3 s)
- Prüfbedingungen: 20 ±5 °C, 65 ±5 % rF, 86–106 kPa
- Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC
