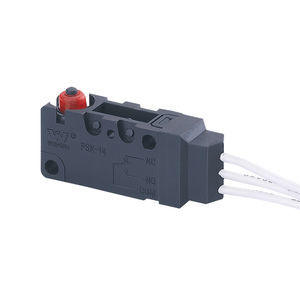

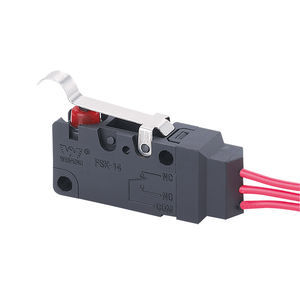

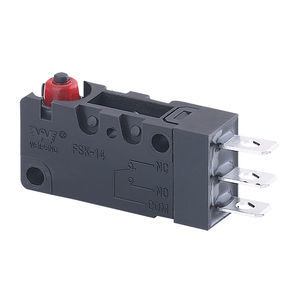

Hebel-Mikroschalter FSK-14-5A-035

SPDTwasserdichtfür raue Umgebungen

Produktübersicht

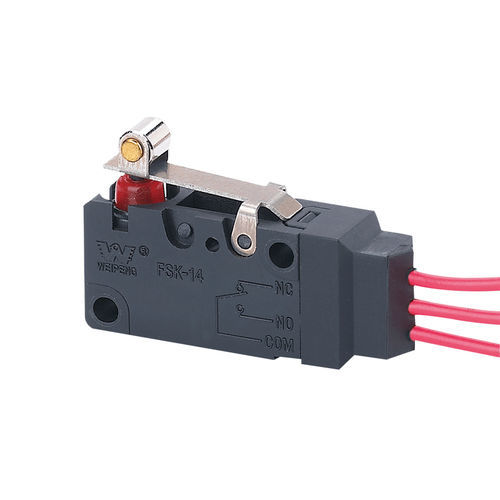

Der FSK-14-5A-035 ist ein wasserdichter Mikroschalter (Endschalter) mit einem momentanen konventionellen Hebel und einer 200 mm Anschlussleitung. Er wird mit typischen Stromoptionen bis zu 10A bei 125VAC/250VAC angeboten und eignet sich für Anwendungen, die einen gekapselten, kompakten Schaltgeber zur Positionsüberwachung und Steuerung erfordern.

Grundlegende Nennwerte & Zulassungen

• Referenzierte Stromoptionen: 5(2)A / 10(3)A
• Spannung: AC 125V / 250V, DC 30V
• Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC

Technische Eigenschaften des Schalters

• 1 — Elektrische Nennleistung — 0.1A 250VAC
• 2 — Betätigungskraft — 1.0 ~ 2.5 N
• 3 — Kontaktwiderstand — ≤ 300 mΩ
• 4 — Isolationswiderstand — ≥ 100 MΩ (500 VDC)
• 5 — Dielektrische Spannung — Zwischen nicht verbundenen Anschlüssen: 500 V / 0.5 mA / 60 s; Zwischen Anschlüssen und Metallrahmen: 1500 V / 0.5 mA / 60 s
• 6 — Elektrische Lebensdauer — ≥ 50.000 Zyklen
• 7 — Mechanische Lebensdauer — ≥ 100.000 Zyklen
• 8 — Betriebstemperatur — -25 ~ 105 °C
• 9 — Betriebsfrequenz — Elektrisch: 15 Zyklen/min; Mechanisch: 60 Zyklen/min
• 10 — Vibrationsfestigkeit — Frequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Richtungen: drei Achsen
• 11 — Lötbarkeit — >80% des eingetauchten Teils müssen mit Lot bedeckt sein; Löttemperatur: 235 ± 5 °C; Eintauchzeit: 2 ~ 3 s
• 12 — Beständigkeit gegen Lötwärme — Wellentauchen: 260 ± 5 °C für 5 ± 1 s; Handlöten: 300 ± 5 °C für 2 ~ 3 s
• 13 — Prüfbedingungen — Umgebungstemperatur: 20 ± 5 °C; Relative Luftfeuchte: 65 ± 5 % RH; Luftdruck: 86 ~ 106 kPa

Umwelt-Hinweise
Umweltbedingungen haben großen Einfluss auf die Auswahl eines wasserdichten Mikroschalters. Bestimmen Sie Luftverunreinigungen, das Kontaktmedium (Flüssigkeit) und die erforderliche Betriebstemperatur. Für raue oder kritische Umgebungen wählen Sie einen abgedichteten Schalter mit passendem Temperaturbereich. Hochzuverlässige Mikroschalter können ungefähr von -54 °C bis 178 °C betrieben werden. Anwendungen mit höheren Stromanforderungen (z. B. Pegelschalter zum Pumpenantrieb) sollten Schalter mit höheren Nennströmen verwenden, z. B. 20A oder 25A bei 125VAC oder 250VAC.

Eigenschaften / technische Spezifikationen

• Modell: FSK-14-5A-035 (Teil der FSK-14 Serie)
• Typische auf dem Datenblatt genannte Ströme: 5(2)A, 10(3)A; Beispiele bis 10A bei 125VAC/250VAC
• Elektrische Nennleistung (aufgeführt): 0.1A 250VAC
• Betätigungskraft: 1.0 ~ 2.5 N
• Kontaktwiderstand: ≤ 300 mΩ
• Isolationswiderstand: ≥ 100 MΩ (500 VDC)
• Dielektrische Festigkeit: 500 V (zwischen Stromkreisen), 1500 V (gegen Metallrahmen) unter spezifizierten Prüfbedingungen
• Elektrische Lebensdauer: ≥ 50.000 Zyklen; Mechanische Lebensdauer: ≥ 100.000 Zyklen
• Betriebstemperatur: -25 °C bis 105 °C
• Vibration: 10 ~ 55 Hz, Amplitude 1,5 mm
• Angaben zur Lötbarkeit und Wärmebeständigkeit für Wellen- und Handlöten
• Prüfbedingungen: 20 ± 5 °C; 65 ± 5 % RH; Luftdruck 86 ~ 106 kPa
• Zertifizierungen: UL, cUL (CSA), VDE, ENEC, CQC
