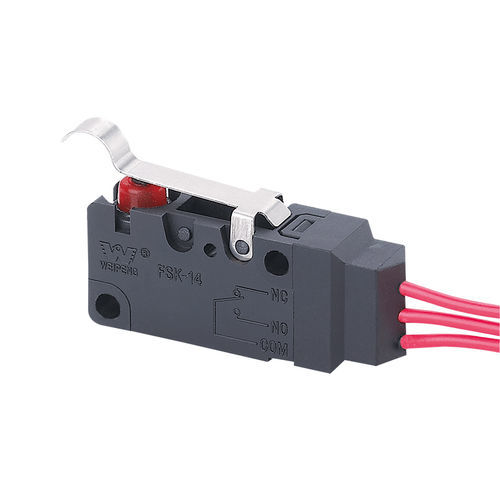

SPDT-Mikroschalter FSK-14-5A-036

CQCC-US ULENEC

Produktübersicht
Subminiatur-Schnapp-Mikroschalter für Steuer- und Signalanwendungen. Nennströme: 5(2)A und 10(3)A. Spannungsangaben: AC 125V / 250V, DC 30V. Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC.

Größentabelle
Siehe die Größentabelle auf der Produktseite.

Technische Merkmale des Schalters (Tabelle)
ITEM / (technischer Parameter) / Wert
1) (Elektrische Nennleistung) / 0.1A 250VAC
2) (Betätigungskraft) / 1.0 ~ 2.5N
3) (Kontaktwiderstand) / ≤ 300 mΩ
4) (Isolationswiderstand) / ≥ 100 MΩ (500 VDC)
5) (Durchschlagsspannung) (zwischen nicht verbundenen Anschlüssen) / 500 V / 0.5 mA / 60 s
(zwischen Anschlüssen und Metallgehäuse) / 1500 V / 0.5 mA / 60 s
6) (Elektrische Lebensdauer) / ≥ 50,000 Zyklen
7) (Mechanische Lebensdauer) / ≥ 100,000 Zyklen
8) (Betriebstemperatur) / -25 ~ 105 °C
9) (Betriebsfrequenz) / (elektrisch): 15 Zyklen; (mechanisch): 60 Zyklen
10) (Vibrationsfestigkeit) / Frequenz: 10 ~ 55 Hz; Amplitude: 1.5 mm; Drei Richtungen
11) (Lötbarkeit) / Mehr als 80 % des eingetauchten Teils müssen mit Lot bedeckt sein; Löttemperatur: 235 ± 5 °C (Eintauchzeit): 2 ~ 3 s
12) (Lötwärmebeständigkeit) / (Tauchlöten): 260 ± 5 °C, 5 ± 1 s; (Handlöten): 300 ± 5 °C, 2 ~ 3 s
13) (Prüfbedingungen) / Umgebungstemperatur: 20 ± 5 °C; Relative Luftfeuchtigkeit: 65 ± 5 % RH; Luftdruck: 86 ~ 106 kPa

Technische Daten / Spezifikationen

• Modell: FSK-14-5A-036
• Nennströme: 5(2)A und 10(3)A
• Beispiel für elektrische Nennleistung: 0.1A 250VAC
• Betätigungskraft: 1.0 ~ 2.5 N
• Kontaktwiderstand: ≤ 300 mΩ
• Isolationswiderstand: ≥ 100 MΩ (bei 500 VDC gemessen)
• Durchschlagsfestigkeit: 500 V (nicht verbundene Anschlüsse), 1500 V (Anschlüsse zu Metallgehäuse); Prüfstrom 0.5 mA, 60 s
• Elektrische Lebensdauer: ≥ 50,000 Zyklen
• Mechanische Lebensdauer: ≥ 100,000 Zyklen
• Betriebstemperaturbereich: -25 °C bis 105 °C
• Betriebsfrequenz: elektrisch 15 Zyklen, mechanisch 60 Zyklen
• Vibration: 10–55 Hz, Amplitude 1.5 mm, drei Richtungen
• Lötbarkeit: >80 % des eingetauchten Teils bedeckt; Löttemp. 235 ± 5 °C, Eintauchen 2–3 s
• Lötwärmebeständigkeit: Wellentauchen 260 ± 5 °C (5 ± 1 s); Handlöten 300 ± 5 °C (2–3 s)
• Prüfbedingungen: 20 ± 5 °C, 65 ± 5 % RH, 86–106 kPa
• Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC
