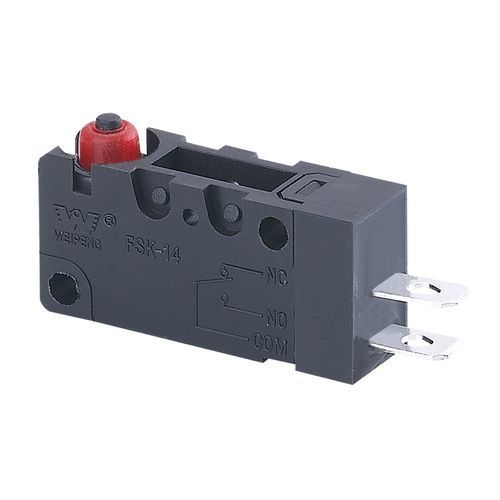

Hebelschalter FSK-14-1X-5A-006-TD1

SPSTwasserdichtIP67

Produktübersicht
Der FSK-14-1X-5A-006-TD1 ist ein miniaturisierter, lötbarer Schalter für kompakte elektrische Steueranwendungen. Er ist in Nennstromvarianten 5(2)A und 10(3)A erhältlich und für Nennspannungen AC 125V / 250V sowie DC 30V ausgelegt. Geeignet für Anwendungen mit geringem Platzbedarf und zuverlässiger Schaltleistung.

Hauptspezifikationen

• Modell: FSK-14-1X-5A-006-TD1
• Beispiel-Nennströme: 5(2)A, 10(3)A
• Nennspannung: AC 125V / 250V; DC 30V
• Beispiel für elektrische Nennleistung: 0.1A 250VAC
• Betätigungskraft: 1,0 ~ 2,5 N
• Kontaktwiderstand: ≤ 300 mΩ
• Isolationswiderstand: ≥ 100 MΩ (bei 500 VDC)
• Dielektrische Spannungsfestigkeit: 500 V zwischen den Anschlüssen; 1500 V zwischen Anschlüssen und Metallgehäuse

Technische Merkmale

• Elektrische Nennleistung (Beispiel): 0.1A 250VAC
• Betätigungskraft: 1,0 ~ 2,5 N
• Kontaktwiderstand: ≤ 300 mΩ
• Isolationswiderstand: ≥ 100 MΩ (bei 500 VDC)
• Dielektrische Spannungsfestigkeit: 500 V (zwischen nicht verbundenen Anschlüssen), 1500 V (zwischen Anschlüssen und Metallrahmen)
• Elektrische Lebensdauer: ≥ 50.000 Zyklen
• Mechanische Lebensdauer: ≥ 100.000 Zyklen
• Betriebstemperatur: -25 ~ 105 °C
• Betriebsfrequenz: elektrisch 15 Zyklen/min; mechanisch 60 Zyklen/min
• Vibration: 10 ~ 55 Hz; Amplitude 1,5 mm; drei Richtungen, jeweils 1 Stunde

Löten und Montage

• Lötbarkeit: >80 % des eingetauchten Teils muss mit Lötzinn bedeckt sein
• Eintauchlöten: 235 ± 5 °C; Eintauchdauer: 2 ~ 3 s
• Lötwärmebeständigkeit — Eintauchen: 260 ± 5 °C, 5 ± 1 s
• Lötwärmebeständigkeit — Handlöten: 300 ± 5 °C, 2 ~ 3 s

Konformität und Bestellung

• Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC
• Größentabelle: Bild der Größentabelle auf der Produktseite verfügbar
• Empfohlene Prüfbedingungen: 20 ± 5 °C, rel. Luftfeuchte 65 ± 5 %, Luftdruck 86 ~ 106 kPa
• Typische Anwendungen: industrielle Steuerungen, Mess- und Regeltechnik, kompakte Elektronikgeräte
