Hebel-Mikroschalter FSK-14-1X-5A-030-TD1.125
SPSTwasserdichtIP67

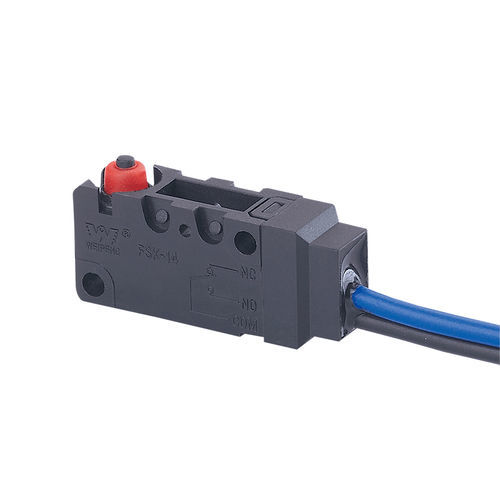

Hebel-Mikroschalter - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / wasserdicht / IP67
Hebel-Mikroschalter - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / wasserdicht / IP67
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Yueqing Tongda Wire Electric Factory

Eigenschaften

Typ
Hebel
Anzahl der Pole
SPST
Schutzart
UL, wasserdicht, IP67
Normen
CQC, C-US UL
Weitere Eigenschaften
AC, Schnapp, Rücksetz, gekapselt, Mikro
Primärstrom

5 A, 10 A

Spannung

125 V, 250 V

Durchmesser/Länge

37,1 mm
(1,5 in)

Betriebstemperatur

Max: 85 °C
(185 °F)

Min: -25 °C
(-13 °F)

Breite

10,3 mm
(0,4 in)

Höhe

15,9 mm
(0,6 in)

Beschreibung

Produktübersicht
  • Modell: FSK-14-1X-5A-030-TD1.125 (FSK-14 Big Serie)
  • Nennstrom: 5(2)A / 10(3)A
  • Nennspannung: AC 125V / 250V, DC 30V
  • Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC
  • Typische Anwendungen: Bedienfelder, Messgeräte und elektrische Geräte mit kompakter Schnappschalter-Funktion


Maßtabelle
Bild der Maßtabelle auf der Produktseite verfügbar.

Technische Merkmale des Schalters
  • Elektrische Belastbarkeit (detailliert): 0,1A @ 250VAC
  • Betätigungskraft: 1,0–2,5 N
  • Kontaktwiderstand: ≤ 300 mΩ
  • Isolationswiderstand: ≥ 100 MΩ (500 VDC)
  • Durchschlagsspannung: 500 V (0,5 mA / 60 s) zwischen nicht verbundenen Anschlüssen; 1500 V (0,5 mA / 60 s) zwischen Anschlüssen und Metallgehäuse
  • Elektrische Lebensdauer: ≥ 50.000 Zyklen
  • Mechanische Lebensdauer: ≥ 100.000 Zyklen
  • Betriebstemperatur: -25 bis 105 °C
  • Betriebsfrequenz: elektrisch 15 Zyklen/min; mechanisch 60 Zyklen/min
  • Vibrationsfestigkeit: 10–55 Hz, Amplitude 1,5 mm, drei Richtungen
  • Lötbarkeit: ≥ 80 % der eingetauchten Teile müssen mit Lötzinn bedeckt sein; Wellenlöten: 235±5 °C, Eintauchzeit 2–3 s
  • Lötwärmebeständigkeit: Tauchlöten 260±5 °C, 5±1 s; manuelles Löten 300±5 °C, 2–3 s
  • Prüfbedingungen: Umgebungstemperatur 20±5 °C; relative Luftfeuchte 65±5 % RH; Luftdruck 86–106 kPa


Technische Spezifikationen
  • Modell: FSK-14-1X-5A-030-TD1.125
  • Strom: 5(2)A / 10(3)A
  • Spannung: AC 125V / 250V; DC 30V
  • Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC
  • Elektrische Belastbarkeit (detailliert): 0,1A @ 250VAC
  • Betätigungskraft: 1,0–2,5 N
  • Kontaktwiderstand: ≤ 300 mΩ
  • Isolationswiderstand: ≥ 100 MΩ (500 VDC)
  • Durchschlagsspannung: 500 V/0,5 mA/60 s (zwischen nicht verbundenen Anschlüssen); 1500 V/0,5 mA/60 s (zwischen Anschlüssen und Metallgehäuse)
  • Elektrische Lebensdauer: ≥ 50.000 Zyklen
  • Mechanische Lebensdauer: ≥ 100.000 Zyklen
  • Betriebstemperatur: -25 bis 105 °C
  • Betriebsfrequenz: elektrisch 15 Zyklen/min; mechanisch 60 Zyklen/min
  • Vibrationen: 10–55 Hz, Amplitude 1,5 mm
  • Löten / Wärmebeständigkeit: Tauchlöten 260±5 °C 5±1 s; manuelles Löten 300±5 °C 2–3 s; Lötbarkeit ≥ 80 %; Wellenlöten 235±5 °C 2–3 s
  • Prüfbedingungen: 20±5 °C; 65±5 % RH; 86–106 kPa
