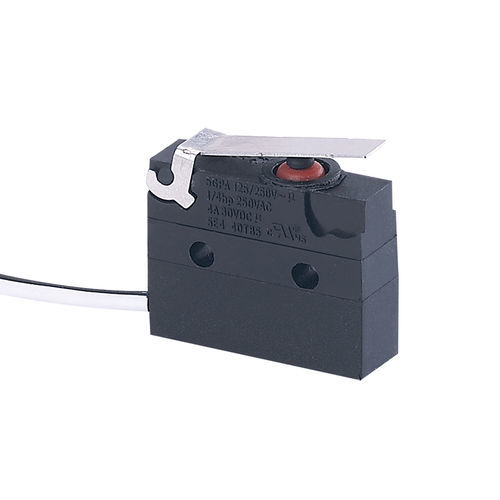

Hebel-Mikroschalter FSK-18-D-031

SPSTwasserdichtIP67

Übersicht
Der FSK-18-D-031 ist ein wasserdichter Mikroschalter der FSK-18 Mid Series, entwickelt für kompakte elektrische Steuerungsanwendungen. Er ist in mehreren Strom- und Spannungsvarianten erhältlich und besitzt verschiedene internationale Zulassungen, geeignet für industrielle Geräte und OEM-Anwendungen.

Hauptmerkmale

• Stromoptionen: 0.1A / 0.5A / 5(2)A / 10(3)A
• Spannungswerte: AC 125V / 250V; DC 5V / 36V
• Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC

Maßtabelle
Die Maßzeichnung und die Maßtabelle sind auf der Produktseite als Bild zur genauen mechanischen Referenz verfügbar.

Technische Kennwerte des Schalters (Tabelle)

• Posten 1 — Elektrische Nennung: 0.1A 250VAC (andere Nennwerte je nach Variante)
• Posten 2 — Betätigungskraft: 1.0 ~ 2.5 N
• Posten 3 — Kontaktwiderstand: ≤ 300 mΩ
• Posten 4 — Isolationswiderstand: ≥ 100 MΩ (500 VDC)
• Posten 5 — Dielektrische Spannungsfestigkeit: 500 V zwischen nicht verbundenen Anschlüssen; 1500 V zwischen Anschlüssen und Metallgehäuse
• Posten 6 — Elektrische Lebensdauer: ≥ 50.000 Zyklen
• Posten 7 — Mechanische Lebensdauer: ≥ 100.000 Zyklen
• Posten 8 — Betriebstemperatur: -25 ~ 105 °C
• Posten 9 — Betriebsfrequenz: elektrisch 15 Zyklen/min; mechanisch 60 Zyklen/min
• Posten 10 — Vibrationsfestigkeit: 10 ~ 55 Hz; Amplitude 1,5 mm; in drei Richtungen
• Posten 11 — Lötbarkeit: >80 % des eingetauchten Teils sollen mit Lot bedeckt sein; Löttemperatur 235 ± 5 °C (Eintauchzeit 2 ~ 3 s)
• Posten 12 — Lötwärmebeständigkeit: Wellenlöten 260 ± 5 °C 5 ± 1 s; manuelles Löten 300 ± 5 °C 2 ~ 3 s
• Posten 13 — Prüfbedingungen: Umgebung 20 ± 5 °C; relative Luftfeuchtigkeit 65 ± 5 % RH; Luftdruck 86 ~ 106 kPa

Spezifikationen / technische Daten

• Modell: FSK-18-D-031
• Serie: FSK-18 Mid Series
• Beispielhafte elektrische Nennung: 0.1A 250VAC (Varianten erhältlich)
• Betätigungskraft: 1.0 ~ 2.5 N
• Kontaktwiderstand: ≤ 300 mΩ
• Isolationswiderstand: ≥ 100 MΩ (500 VDC)
• Elektrische Lebensdauer: ≥ 50.000 Zyklen; mechanische Lebensdauer: ≥ 100.000 Zyklen
• Betriebstemperaturbereich: -25 ~ 105 °C
• Vibrationsfestigkeit: 10 ~ 55 Hz, Amplitude 1,5 mm
• Löten: Spezifikationen für Wellen- und manuelles Löten angegeben
• Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC
