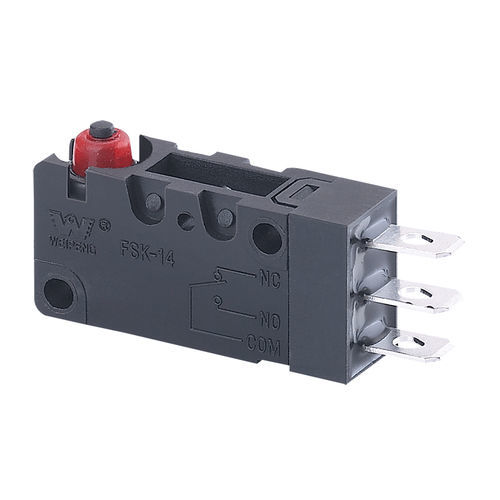

SPDT-Mikroschalter FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

Produktübersicht
Mikroschalter FSK-14-5A-007-TD1.125. Nennströme 5(2)A und 10(3)A mit Kontaktbewertung 0.1A 250VAC. Geeignet für AC 125V/250V und DC 30V. Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC.

Größentabelle
Siehe das Produktgrößendiagramm für Maßangaben und Befestigungspunkte.

Technische Merkmale des Schalters

• 1 - (Elektrische Bewertung): 0.1A 250VAC
• 2 - (Betätigungskraft): 1.0 ~ 2.5N
• 3 - (Kontaktwiderstand): ≤ 300mΩ
• 4 - (Isolationswiderstand): ≥ 100MΩ (500VDC)
• 5 - (Durchschlagsspannung): Zwischen nicht verbundenen Kontaktstellen: 500V / 0.5mA / 60s; Zwischen Kontaktstellen und Metallgehäuse: 1500V / 0.5mA / 60s
• 6 - (Elektrische Lebensdauer): ≥ 50.000 Zyklen
• 7 - (Mechanische Lebensdauer): ≥ 100.000 Zyklen
• 8 - (Betriebstemperatur): -25 ~ 105°C
• 9 - (Betriebsfrequenz): Elektrisch: 15 Zyklen/min; Mechanisch: 60 Zyklen/min
• 10 - (Vibrationsfestigkeit): Frequenz: 10 ~ 55Hz; Amplitude: 1.5mm; Drei Richtungen
• 11 - (Lötbarkeit): ≥ 80% des eingetauchten Teils müssen mit Lötzinn bedeckt sein; Löttemperatur: 235±5°C; Eintauchzeit: 2 ~ 3s
• 12 - (Wärmebeständigkeit beim Löten): Wellentauchen: 260±5°C 5±1s; Manuelles Löten: 300±5°C 2 ~ 3s
• 13 - (Prüfbedingungen): Umgebungstemperatur: 20±5°C; Relative Luftfeuchte: 65±5% RH; Luftdruck: 86 ~ 106 kPa

Technische Daten

• Elektrische Bewertung: 0.1A 250VAC
• Nennströme: 5(2)A und 10(3)A
• Betätigungskraft: 1,0–2,5 N
• Kontaktwiderstand: ≤ 300 mΩ
• Isolationswiderstand: ≥ 100 MΩ (500 VDC)
• Durchschlagfestigkeit: 500 V (zwischen Kontaktstellen), 1500 V (zwischen Kontaktstellen und Metallgehäuse)
• Elektrische Lebensdauer: ≥ 50.000 Zyklen
• Mechanische Lebensdauer: ≥ 100.000 Zyklen
• Betriebstemperatur: -25 bis 105 °C
• Vibration: 10–55 Hz, 1,5 mm Amplitude, drei Richtungen
• Lötbarkeit: ≥ 80% Eintauchabdeckung; Löt- und Wärmebeständigkeitsparameter wie angegeben
• Prüfbedingungen: 20±5°C, 65±5% RH, 86–106 kPa
