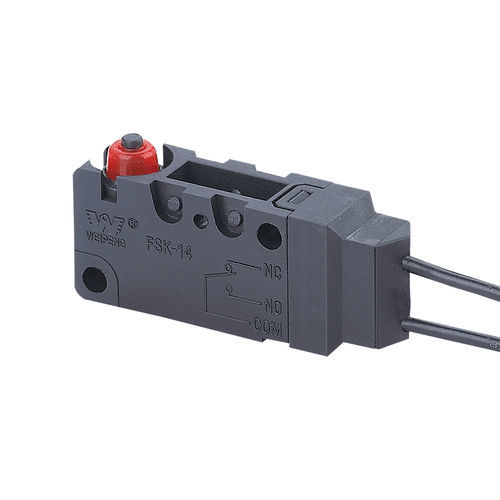

Hebel-Mikroschalter FSK-14-1-5A-037

SPSTwasserdichtIP67

Produktübersicht
Kompakter Schnappschalter/Mikroschalter FSK-14-1-5A-037, ausgelegt für Signalumschaltung und Steuerung in Industrie- und Haushaltsanwendungen. Stromangaben z. B.: 5(2)A / 10(3)A; Spannungen AC 125 V / 250 V und DC 30 V. Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC.

Wesentliche technische Daten

• Modell: FSK-14-1-5A-037
• Elektrische Nennwerte (Beispiele): 0,1A 250VAC (Tabellendaten); typische Nennwerte 5(2)A / 10(3)A
• Betätigungskraft: 1,0–2,5 N
• Kontaktwiderstand: ≤300 mΩ
• Isolationswiderstand: ≥100 MΩ (500 VDC)
• Dielektrische Prüfung: 500 V (zwischen Klemmen); 1500 V (zwischen Klemmen und Metallrahmen)
• Elektrische Lebensdauer: ≥50.000 Zyklen
• Mechanische Lebensdauer: ≥100.000 Zyklen
• Betriebstemperaturbereich: -25 bis 105 °C
• Betriebsfrequenz: elektrisch 15 Zyklen; mechanisch 60 Zyklen
• Vibrationsfestigkeit: 10–55 Hz, Amplitude 1,5 mm
• Lötbarkeit: >80 % des eingetauchten Teils benetzt; Eintauchlöttemperatur 235±5 °C (2–3 s)
• Löt-Hitzebeständigkeit: Wellenlöten 260±5 °C (5±1 s); Handlöten 300±5 °C (2–3 s)
• Prüfbedingungen: Umgebung 20±5 °C; relative Luftfeuchte 65±5 % RH; Luftdruck 86–106 kPa

Anwendungen

• Industrie-Steuerungssysteme und Messtechnik
• Haushaltsgeräte und HVAC-Steuerungen
• Telekommunikation und Büroausstattung
• Fahrzeugelektronik und Hilfssysteme

Konformität & Qualität

• Zugelassen: UL, cUL (CSA), VDE, ENEC, CQC
• Herstellung und Prüfung gemäß den definierten elektrischen und umwelttechnischen Prüfbedingungen

Bestellung & Verfügbarkeit

• Standardmodell: FSK-14-1-5A-037. Andere Kontaktkonfigurationen und Nennwerte auf Anfrage erhältlich
• Kontaktieren Sie den Lieferanten für Datenblatt, Lieferzeiten, Mindestbestellmengen und Muster
