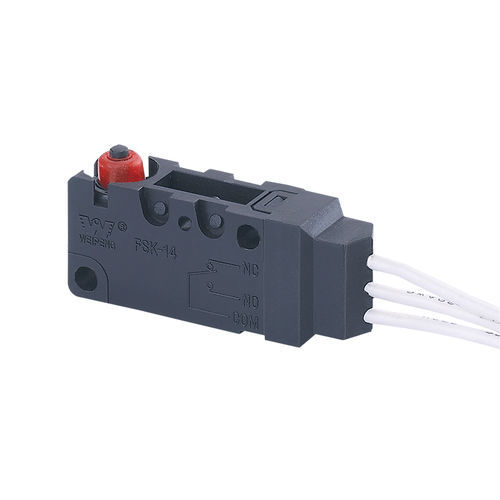

Hebel-Mikroschalter FSK-14-5A-027-TD1.125

KippSPDTwasserdicht

Produktübersicht
Wasserdichter Momentanstakt-Drucktaster, Modell FSK-14-5A-027-TD1.125. Nennströme: 5(2)A / 10(3)A. Nennspannungen: AC 125V / 250V, DC 30V. Zulassungen: UL, cUL (CSA), VDE, ENEC, CQC. Geeignet für Industrie-Schaltanlagen, Messgeräte und Anwendungen, die eine abgedichtete Tastenbetätigung erfordern.

Maßtabelle
Siehe Produktmaßbild für detaillierte Abmessungen und Befestigungsinformationen.

Technische Eigenschaften des Schalters

• 1. Elektrische Nennleistung: 0,1A 250VAC
• 2. Schaltkraft: 1,0 ~ 2,5 N
• 3. Kontaktwiderstand: ≤ 300 mΩ
• 4. Isolationswiderstand: ≥ 100 MΩ (500 VDC)
• 5. Durchschlagfestigkeit: 500 V zwischen nicht verbundenen Anschlüssen (0,5 mA / 60 s); 1500 V zwischen Anschlüssen und Metallrahmen (0,5 mA / 60 s)
• 6. Elektrische Lebensdauer: ≥ 50.000 Zyklen
• 7. Mechanische Lebensdauer: ≥ 100.000 Zyklen
• 8. Betriebstemperatur: -25 ~ 105 °C
• 9. Schaltfrequenz: elektrisch 15 Zyklen; mechanisch 60 Zyklen
• 10. Vibrationsfestigkeit: Frequenz 10 ~ 55 Hz; Amplitude 1,5 mm; geprüft in drei Richtungen
• 11. Lötbarkeit: > 80 % des eingetauchten Teils müssen mit Lot bedeckt sein. Löt-Temperatur: 235 ± 5 °C (Eintauchzeit 2 ~ 3 s)
• 12. Lötwärmebeständigkeit: Wellenlöten 260 ± 5 °C (5 ± 1 s); manuelles Löten 300 ± 5 °C (2 ~ 3 s)
• 13. Prüfbedingungen: Umgebungstemperatur 20 ± 5 °C; relative Luftfeuchte 65 ± 5 %; Luftdruck 86 ~ 106 kPa

Produkt-Tags

• Waterproof Button
• Waterproof Momentary Switch
• Waterproof Push Button
• Waterproof Push Button Switch
• Waterproof Rocker Switch
• Waterproof Toggle Switch

Technische Spezifikationen

• Elektrische Nennleistung: 0,1A 250VAC
• Schaltkraft: 1,0 ~ 2,5 N
• Kontaktwiderstand: ≤ 300 mΩ
• Isolationswiderstand: ≥ 100 MΩ (500 VDC)
• Durchschlagfestigkeit: 500 V zwischen nicht verbundenen Anschlüssen; 1500 V zwischen Anschlüssen und Metallrahmen
• Elektrische Lebensdauer: ≥ 50.000 Zyklen
• Mechanische Lebensdauer: ≥ 100.000 Zyklen
• Betriebstemperatur: -25 ~ 105 °C
• Schaltfrequenz: elektrisch 15 Zyklen; mechanisch 60 Zyklen
• Vibrationsfestigkeit: 10 ~ 55 Hz, Amplitude 1,5 mm, drei Richtungen
• Lötbarkeit: > 80 % Abdeckung beim Eintauchen; Löttemperatur 235 ± 5 °C (2 ~ 3 s)
• Lötwärmebeständigkeit: Wellenlöten 260 ± 5 °C (5 ± 1 s); manuell 300 ± 5 °C (2 ~ 3 s)
• Prüfbedingungen: 20 ± 5 °C, 65 ± 5 % RF, 86 ~ 106 kPa
