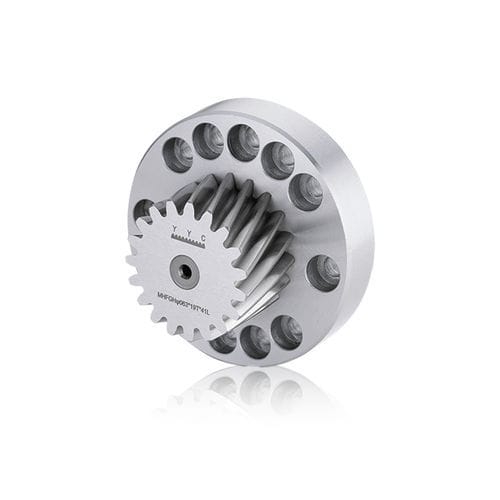

Zylinderförmiges Zahnrad MHGC0600151-DIN6-FW125-2

HelikoidalverzahnungFlanschKohlenstoffstahl

Produktübersicht
Ritzel mit Flansch für industrielle Getriebeanwendungen. Modell MHGC0600151-DIN6-FW125-2. Linksdrehender Schrägungswinkel 19°31'42". Ritzelmaterial SCM415, einsatzgehärtet (HRC60±2) und zahnverzahnt geschliffen. Flansch aus weichem S45C.

Technische Daten
Modul (M): 6
Qualität (Q): DIN6
Zähnezahl (Z): 15
øD: 107.49
ød2: 148
Max. Vorschubkraftbereich (kN): ＞40
Max. Vorschubkraft (kN): 63.22
Gewicht (KG): 5.00
Teilkreisdurchmesser (ød): 95.493
W1: 65
Abb.: 2
Profiländerungsfaktor (x): 0.00
Arbeits-Teilkreisdurchmesserbereich (ødwz): ＞70
Arbeits-Teilkreisdurchmesser (ødwz): 95.493
Flanschwelle (ød1): 80.0
Schraubenspezifikation (M): 12 - M10 x 30°
ød3: 18
ød4: 11.0
Flansch-Teilkreisdurchmesser (ød5): 125
W2: 90
W3: 11.0
W4: 5.0
Einheit: mm

Wesentliche Spezifikationen

• Produktmodell: MHGC0600151-DIN6-FW125-2
• Ritzelmaterial: SCM415 (einsatzgehärtet, Zahnflächen geschliffen)
• Linksdrehender Schrägungswinkel: 19°31'42"
• Härte nach Einsatzhärtung: HRC60±2
• Flanschmaterial: S45C (weiches Material)
• Modul (M): 6
• Qualitätsklasse: DIN6
• Zähnezahl: 15
• Wichtigste Durchmesser: øD 107.49 mm; ød2 148 mm; Teilkreis ød 95.493 mm; Flansch-Teilkreis ød5 125 mm; Flanschwelle ød1 80.0 mm; ød3 18 mm; ød4 11.0 mm
• Lastdaten: Max. Vorschubkraftbereich ＞40 kN; Max. Vorschubkraft 63.22 kN; Arbeits-Teilkreisdurchmesserbereich ＞70 mm; Arbeits-Teilkreisdurchmesser 95.493 mm
• Abmessungen: W1 65 mm; W2 90 mm; W3 11.0 mm; W4 5.0 mm; Abb. 2
• Schraubenspezifikation: 12 - M10 x 30°
• Gewicht: ca. 5.00 KG
• Einheiten: alle Maße in mm

Montage & Bestellhinweise
Zeichnung (Abb. 2) prüfen und Flansch-Teilkreis (ød5 125 mm) sowie Schraubenanordnung vor Bestellung bestätigen. Liefergewicht ca. 5.00 KG. Maße in mm.
