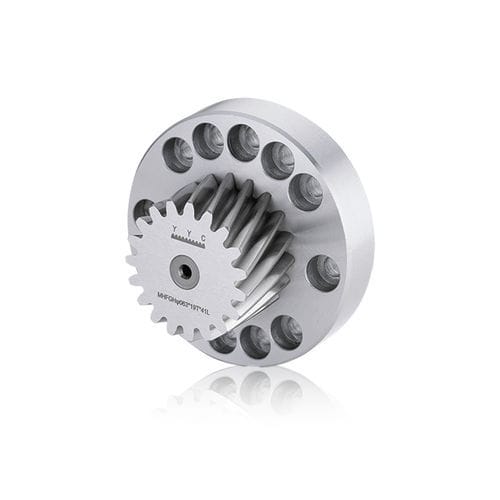

Zylinderförmiges Zahnrad MHGC0300141-DIN6-FW063-3

HelikoidalverzahnungFlanschStahl

Produktübersicht

• Typ: Ritzel
• Ritzelmaterial: SCM415
• Linke Schrägverzahnung (Winkel): 19°31'42″
• Einsatzgehärtet: Härte HRC60±2
• Zähne: Einsatzgehärtet und geschliffen
• Flanschmaterial: S45C (weich)

Technische Daten
Modul (M) : 3
Qualität (Q) : DIN6
Zähnezahl (Z) : 14
øD : 52.36
ød2 : 80
Max. Vorschubkraft Bereich (kN) : ≦20
Max. Vorschubkraft (kN) : 14.21
Gewicht (KG) : 0.30
Teilkreisdurchmesser (ød) : 44.563
W1 : 32.5
Abb. : 3
Profilverschiebungsfaktor (x) : 0.30
Arbeits-Teilkreisbereich (ødwz) : ≦50
Arbeits-Teilkreisdurchmesser (ødwz) : 46.363
Flanschwelle (ød1) : 40.0
Schraubenspezifikation (M) : 12 - M6 x 22.5°
ød3 : 11
ød4 : 7.0
Flansch-Teilkreisdurchmesser (ød5) : 63
W2 : 47.5
W3 : 7.0
W4 : 4.0

Einheit
mm

Eigenschaften / Technische Spezifikationen

• Modell: MHGC0300141-DIN6-FW063-3
• Modul: 3
• Qualität: DIN6
• Zähnezahl: 14
• Teilkreisdurchmesser (ød): 44.563 mm
• Außendurchmesser (øD): 52.36 mm
• Arbeits-Teilkreisdurchmesser (ødwz): 46.363 mm (Bereich ≦50 mm)
• Flansch-Teilkreisdurchmesser (ød5): 63 mm
• Flanschwelle (ød1): 40.0 mm
• Flanschbohrungen: ød3 = 11 mm, ød4 = 7.0 mm
• Schraubenspezifikation: 12 - M6 x 22.5°
• Profilverschiebungsfaktor (x): 0.30
• Max. Vorschubkraft: 14.21 kN (Bereich ≤20 kN)
• Gewicht: 0.30 kg
• Ritzelmaterial: SCM415, einsatzgehärtet HRC60±2; Zähne einsatzgehärtet und geschliffen
• Flanschmaterial: S45C (weich)
• Schrägverzahnung: Links, 19°31'42″
