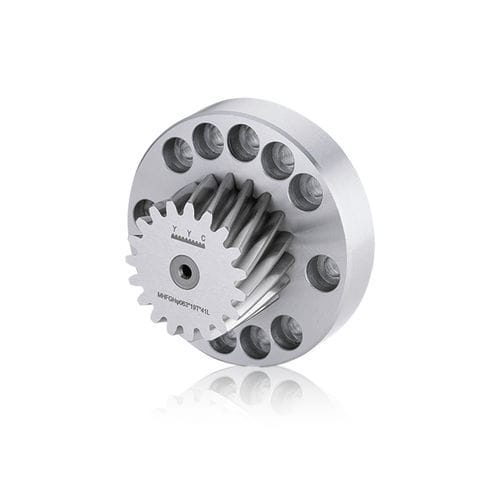

Zylinderförmiges Zahnrad MHGC0200191-DIN6-FW063-3

HelikoidalverzahnungFlanschKohlenstoffstahl

Produktübersicht

• Typ: Ritzel mit geschweißtem Flansch
• Modell: MHGC0200191-DIN6-FW063-3
• Ritzelwerkstoff: SCM415
• Schrägverzahnung: links 19°31'42"
• Zähne: gehärtet und geschliffen (HRC60±2)

Flansch

• Material: S45C (weich)
• Teilkreisdurchmesser Flansch (ød5): 63 mm
• Schraubenspezifikation: 12 - M6 x 22.5°

Technische Daten
Modul (M): 2
Qualität (Q): DIN6
Zähnezahl (Z): 19
Teilkreisdurchmesser (ød): 40.319 mm
øD: 44.32 mm
ød2: 80 mm
Max. Vorschubkraftbereich (kN): ≦20
Max. Vorschubkraft (kN): 10.75
Gewicht (kg): 0.30
W1: 26
Abb.: 3
Profilkorrekturfaktor (x): 0.00
Arbeits-Teilkreis-Durchmesserbereich (ødwz): ≦50
Arbeits-Teilkreis-Durchmesser (ødwz): 40.319 mm
Flanschwelle (ød1): 40.0 mm
Schraubenspezifikation (M): 12 - M6 x 22.5°
ød3: 11 mm
ød4: 7.0 mm
Teilkreisdurchmesser Flansch (ød5): 63 mm
W2: 41
W3: 7.0
W4: 4.0

Einheit
mm

Merkmale / Technische Spezifikationen

• Modul (M): 2
• Qualität (Q): DIN6
• Zähnezahl (Z): 19
• Ritzelwerkstoff: SCM415
• Linker Schrägverzahnungwinkel: 19°31'42"
• Härtungstiefe / Härte: HRC60±2
• Zähne: gehärtet und geschliffen
• Teilkreisdurchmesser (ød): 40.319 mm
• Flanschmaterial: S45C
• Teilkreisdurchmesser Flansch (ød5): 63 mm
• Schraubenspezifikation: 12 - M6 x 22.5°
• Max. Vorschubkraftbereich: ≦20 kN
• Max. Vorschubkraft: 10.75 kN
• Gewicht: 0.30 kg
