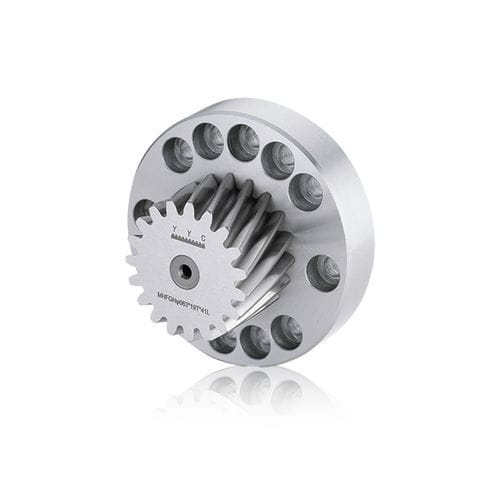

Zylinderförmiges Zahnrad MHGC0500161-DIN6-FW125-2

HelikoidalverzahnungFlanschStahl

Produktübersicht
Geschweißtes Flanschritzel nach Qualitätsstufe DIN6. Ritzelmaterial: SCM415. Linksdrehender Schrägungswinkel 19°31'42". Ritzel oberflächengehärtet (Aufkohlung) mit Zahn‑Härte HRC60±2; Zähne aufgeschwärzt/gehärtet und geschliffen.

Flansch
Flanschmaterial: weiches S45C.

Technische Daten
Modul (M): 5
Qualität (Q): DIN6
Zähnezahl (Z): 16
øD: 94.88 mm
ød2: 148 mm
Max. Vorschubkraft Bereich (kN): >40
Max. Vorschubkraft (kN): 47.28
Gewicht (kg): 2.80
Teilkreisdurchmesser (ød): 84.883 mm
W1: 55 mm
Abb.: 2
Profiländerungsfaktor (x): 0.00
Arbeits-Teilkreisdurchmesser Bereich (ødwz): >70
Arbeits-Teilkreisdurchmesser (ødwz): 84.883 mm
Flanschwelle (ød1): 80.0 mm
Schraubenspezifikation (M): 12 - M10 x 30°
ød3: 18 mm
ød4: 11.0 mm
Flansch-Teilkreisdurchmesser (ød5): 125 mm
W2: 80 mm
W3: 11.0 mm
W4: 5.0 mm
Einheit: mm

Wesentliche Spezifikationen

• Produktname / Code: MHGC0500161-DIN6-FW125-2
• Kategorie: Geschweißtes Flanschritzel
• Ritzelmaterial: SCM415
• Flanschmaterial: S45C (weiches Material)
• Schrägungswinkel: links 19°31'42"
• Wärmebehandlung: Aufkohlung, Zahn‑Härte HRC60±2; Zähne nach Härtung geschliffen
• Modul (M): 5
• Qualität: DIN6
• Zähnezahl (Z): 16
• ØD: 94.88 mm
• Ød2: 148 mm
• Teilkreisdurchmesser (ød): 84.883 mm
• Arbeits-Teilkreisdurchmesser (ødwz): 84.883 mm (Bereich >70 mm)
• Max. Vorschubkraft: 47.28 kN (Bereich >40 kN)
• Gewicht: 2.80 kg
• Flanschwelle (ød1): 80.0 mm
• Flansch-Teilkreisdurchmesser (ød5): 125 mm
• Schraubenspezifikation: 12 - M10 x 30°
• Abmessungen: ød3 18 mm, ød4 11.0 mm, W1 55 mm, W2 80 mm, W3 11.0 mm, W4 5.0 mm
