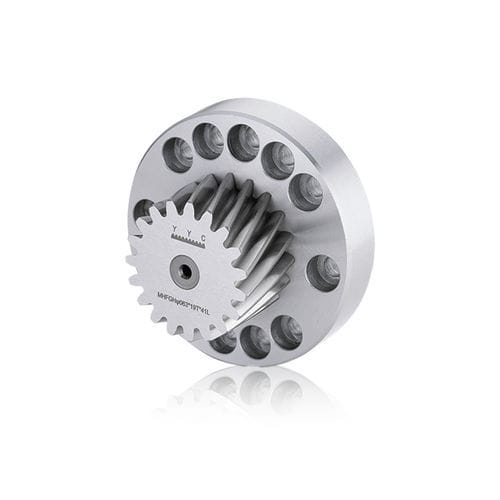

Zylinderförmiges Zahnrad MHGC0500181-DIN6-FW125-2

HelikoidalverzahnungFlanschKohlenstoffstahl

Produktübersicht
Ritzel für Getriebeeinheiten und Vorschubmechanismen. Ritzelgehäuse aus SCM415 mit linksgeneigter Schrägverzahnung, Winkel 19°31'42". Zähne eingesetzt (aufgehärtet) und geschliffen; Einsatzhärte HRC60±2.

Flansch
Flansch aus weichem S45C-Stahl. Ausgelegt für Montage auf Welle ød1 = 80,0 mm mit Flanschteilkreisdurchmesser ød5 = 125 mm.

Technische Daten
Modul (M): 5
Qualität (Q): DIN6
Zähnezahl (Z): 18
Teilkreisdurchmesser (ød): 95,493 mm
Außendurchmesser (øD): 105,49 mm
ød2: 148 mm
Arbeits-Teilkreisdurchmesserbereich (ødwz): ＞70 mm (ødwz: 95,493 mm)
Flanschwelle (ød1): 80,0 mm
Flansch-Teilkreis (ød5): 125 mm
Schraubenspezifikation: 12 - M10 x 30°
Max. Vorschubkraftbereich: >40 kN
Max. Vorschubkraft: 60,17 kN
Gewicht: 2,90 kg
Abb.: 2
Profilkorrektur-Faktor (x): 0,00
ød3: 18 mm, ød4: 11,0 mm
W1: 55 mm, W2: 80 mm, W3: 11,0 mm, W4: 5,0 mm

Einheit
Einheit: mm; Kräfte in kN; Gewicht in kg.

Merkmale / Technische Spezifikationen

• Produktmodell: MHGC0500181-DIN6-FW125-2
• Ritzelmaterial: SCM415
• Schrägverzahnung: links, 19°31'42"
• Wärmebehandlung: Einsatzhärten, Zahnoberfläche HRC60±2, Zähne geschliffen
• Flanschmaterial: S45C (weich)
• Modul (M): 5
• Qualitätsstufe: DIN6
• Zähnezahl (Z): 18
• Teilkreisdurchmesser (ød): 95,493 mm
• Außendurchmesser (øD): 105,49 mm
• Flansch-Teilkreis (ød5): 125 mm
• Flanschwelle (ød1): 80,0 mm
• Schraubenspezifikation: 12 - M10 x 30°
• Max. Vorschubkraft: 60,17 kN (Bereich: >40 kN)
• Gewicht: 2,90 kg
