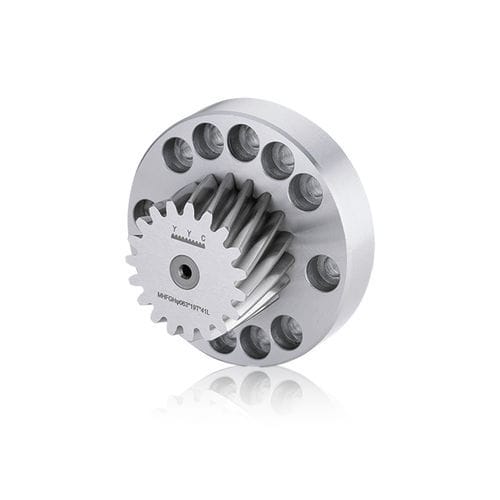

Zylinderförmiges Zahnrad MHGC0400121-DIN6-FW080-2

HelikoidalverzahnungFlanschKohlenstoffstahl

Produktbeschreibung

• Ritzel für Verzahnungsbaugruppen
• Material: SCM415; Zähne oberflächengehärtet und geschliffen
• Linkshändiger Schrägungswinkel: 19°31'42"
• Flanschmaterial: weiches S45C

Technische Daten
Modul (M): 4
Qualität (Q): DIN6
Zähnezahl (Z): 12
øD: 62.93 mm
ød2: 100 mm
Max. Vorschubkraftbereich (kN): 20-40
Max. Vorschubkraft (kN): 22.62
Gewicht (kg): 0.70
Teilkreisdurchmesser (ød): 50.93 mm
W1: 45 mm
Abb.: 2
Profilverschiebungsfaktor (x): 0.50
Arbeits-Teilkreisdurchmesser-Bereich (ødwz): 50-70 mm
Arbeits-Teilkreisdurchmesser (ødwz): 54.93 mm
Flanschwelle (ød1): 50.0 mm
Schraubenspezifikation: 12 - M8 x 30°
ød3: 15 mm
ød4: 9.0 mm
Flansch-Teilkreisdurchmesser (ød5): 80 mm
W2: 65 mm
W3: 9.0 mm
W4: 4.0 mm
Einheit: mm

Merkmale / Technische Spezifikationen

• Modul (M): 4
• Qualität: DIN6
• Zähnezahl: 12
• Ritzelmaterial: SCM415
• Linkshändiger Schrägungswinkel: 19°31'42"
• Einsatzhärtung: Härte HRC60±2
• Zahnbearbeitung: oberflächengehärtet und geschliffen
• Flanschmaterial: weiches S45C
• øD: 62.93 mm
• ød2: 100 mm
• Teilkreisdurchmesser (ød): 50.93 mm
• Arbeits-Teilkreisdurchmesser-Bereich (ødwz): 50-70 mm
• Arbeits-Teilkreisdurchmesser (ødwz): 54.93 mm
• Flanschwelle (ød1): 50.0 mm
• Flansch-Teilkreisdurchmesser (ød5): 80 mm
• Schraubenspezifikation: 12 - M8 x 30°
• Max. Vorschubkraftbereich: 20-40 kN
• Max. Vorschubkraft: 22.62 kN
• Gewicht: 0.70 kg
• Abmessungen W1 / W2 / W3 / W4: 45 / 65 / 9.0 / 4.0 mm
