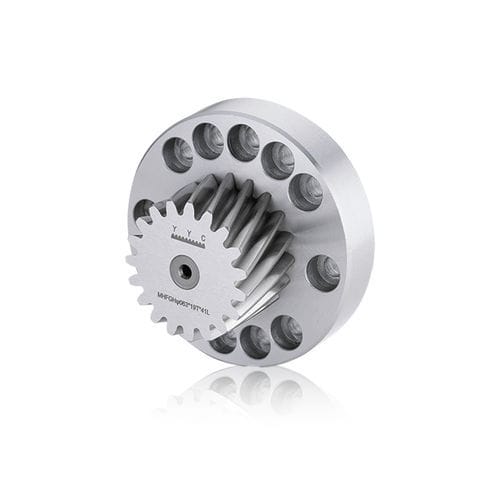

Zylinderförmiges Zahnrad MHGC0300161-DIN6-FW080-2

HelikoidalverzahnungFlanschKohlenstoffstahl

Produkt

• Typ: Flanschritzel (geschweißter Flansch)
• Ritzelmaterial: SCM415
• Schrägungswinkel: Linkssteigung 19°31'42″
• Vergütung/Cementierung: Härte HRC60±2
• Zähne: gehärtet und geschliffen
• Flanschmaterial: Weiches S45C

Technische Daten
Modul (M): 3
Qualität (Q): DIN6
Zähnezahl (Z): 16
Außendurchmesser (øD): 56.93 mm
Wellen-Ø (ød2): 100 mm
Max. Vorschubkraft Bereich (kN): ≦20
Max. Vorschubkraft (kN): 16.41
Gewicht (kg): 0.40
Teilkreisdurchmesser (ød): 50.93 mm
W1: 32.5 mm
Figur: 2
Profilkorrekturfaktor (x): 0.00
Arbeits-Teilkreisdurchmesser Bereich (ødwz): 50-70 mm
Arbeits-Teilkreisdurchmesser (ødwz): 50.93 mm
Flanschwelle (ød1): 50.0 mm
Schraubenspezifikation (M): 12 - M8 x 30°
ød3: 15 mm
ød4: 9.0 mm
Flansch-Teilkreisdurchmesser (ød5): 80 mm
W2: 52.5 mm
W3: 9.0 mm
W4: 4.0 mm
Einheit: mm

Merkmale / Technische Spezifikationen

• Modul: 3
• Qualität: DIN6
• Zähnezahl: 16
• Teilkreisdurchmesser (ød): 50.93 mm
• Außendurchmesser (øD): 56.93 mm
• Wellen-Ø (ød2): 100 mm
• Arbeits-Teilkreisdurchmesser Bereich: 50-70 mm
• Schrägungswinkel: Linkssteigung 19°31'42″
• Ritzelmaterial: SCM415
• Flanschmaterial: Weiches S45C
• Cementierung/Härte: HRC60±2
• Max. Vorschubkraft: 16.41 kN (Bereich ≦20 kN)
• Gewicht: 0.40 kg
• Schraubenspezifikation: 12 - M8 x 30°
• Flansch-Teilkreisdurchmesser (ød5): 80 mm
