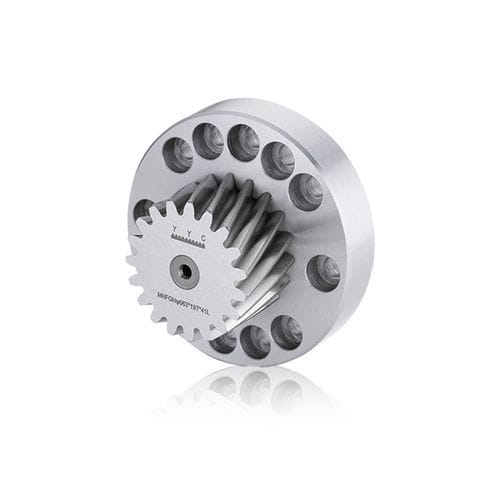

Zylinderförmiges Zahnrad MHGC0300321-DIN6-FW125-2

HelikoidalverzahnungFlanschStahl

Produktübersicht

• Ritzel mit geschweißtem Flansch
• Ritzelmaterial: SCM415
• Schrägungsrichtung: links 19°31'42"
• Oberflächenhärtung ( Einsatzhärtung): Härte HRC60±2; Zähne nach Härtung geschliffen
• Flanschmaterial: S45C (weich)

Technische Daten
Modul (M): 3
Güte (Q): DIN6
Zähnezahl (Z): 32
Teilkreisdurchmesser (ød): 101.859 mm
Außendurchmesser (øD): 107.86 mm
ød2: 148 mm
Flansch-Teilkreis (ød5): 125 mm
Flanschwelle (ød1): 80.0 mm
Schraubenspezifikation: 12 - M10 x 30°
Max. Vorschubkraft Bereich (kN): 20-40
Max. Vorschubkraft (kN): 24.73
Gewicht: 2.80 kg
Arbeits-Teilkreis-Bereich (ødwz): >70 mm
Arbeits-Teilkreis (ødwz): 101.859 mm
W1: 32.5
W2: 57.5
W3: 11.0
W4: 5.0
ød3: 18 mm
ød4: 11.0 mm
Abb.: 2
Profilkorrekturfaktor (x): 0.00
Einheit: mm

Merkmale / Technische Spezifikationen

• Modell / Bezeichnung: MHGC0300321-DIN6-FW125-2
• Klassifikation: Geschweißtes Flanschritzel
• Ritzelmaterial: SCM415
• Flanschmaterial: S45C (weich)
• Schrägungsrichtung: links, 19°31'42"
• Wärmebehandlung: Einsatzhärtung, Zahnoberfläche Härte HRC60±2
• Zahnoberfläche: gehärtet und geschliffen
• Modul: 3
• Güte: DIN6
• Zähnezahl: 32
• Teilkreisdurchmesser (ød): 101.859 mm
• Außendurchmesser (øD): 107.86 mm
• Flansch-Teilkreis (ød5): 125 mm
• Flanschwelle (ød1): 80.0 mm
• Schraubenspezifikation: 12 - M10 x 30°
• Max. Vorschubkraft Bereich: 20-40 kN (max 24.73 kN)
• Gewicht: 2.80 kg
• Arbeits-Teilkreis-Bereich (ødwz): >70 mm
